為了幫助大家規范在項目設計和施工過程中容易忽視的一些關鍵節點做法，消除質量隱患及通病預防，今天我們分享室內裝飾工程工藝樣板標準圖集（頂面、墻面、地面共60個關鍵節點做法）供大家做技術交底與施工參考。

01

頂面工程關鍵節點做法

1、石膏板吊頂節點（懸掛式）

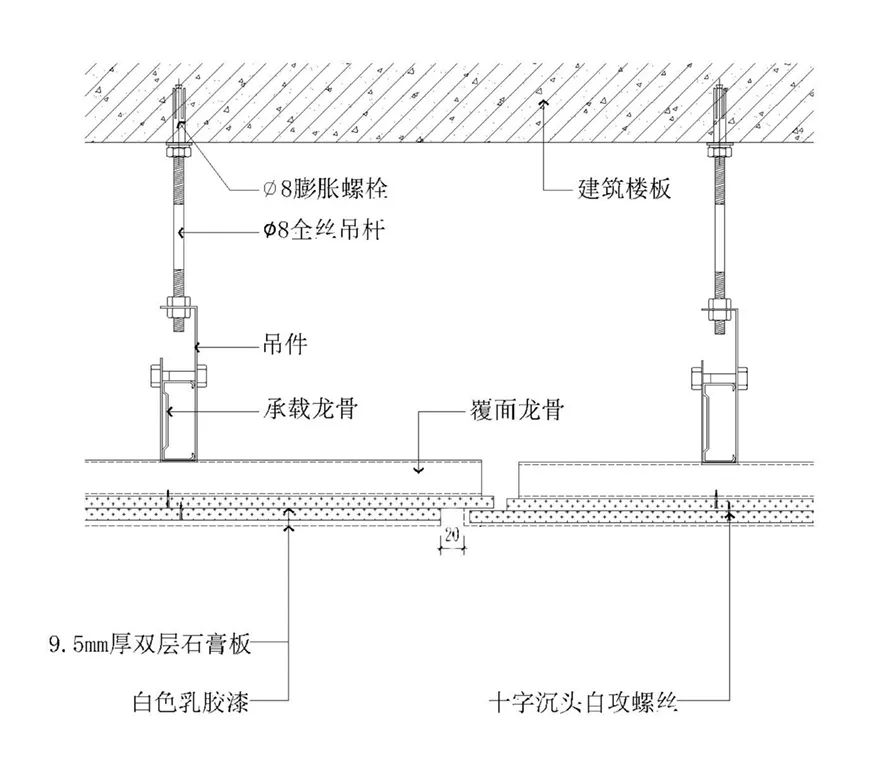

石膏板吊頂（懸掛式）節點示意△

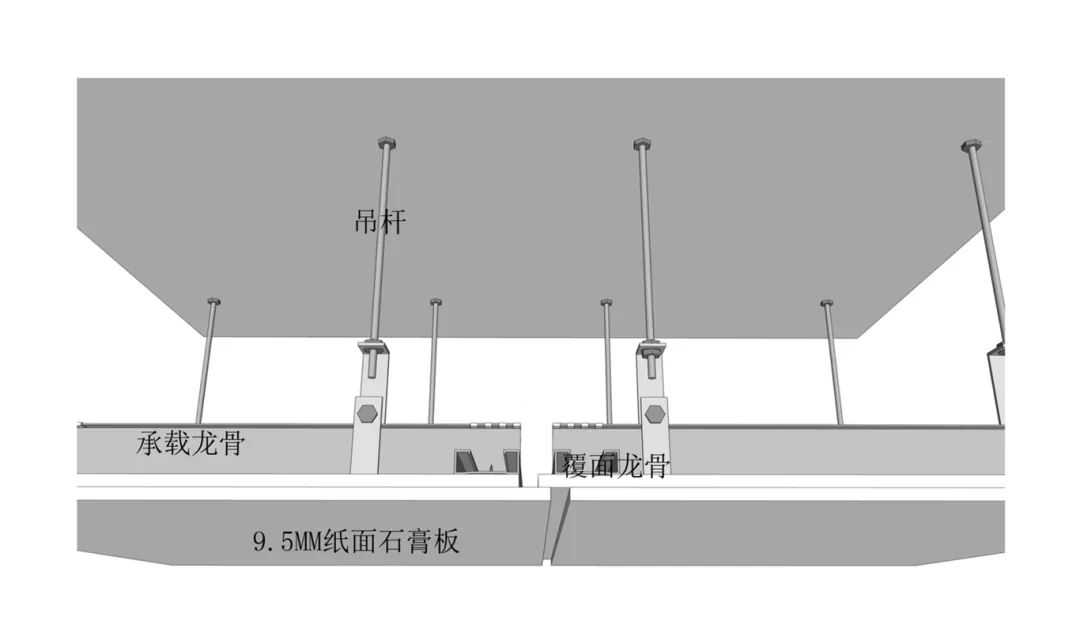

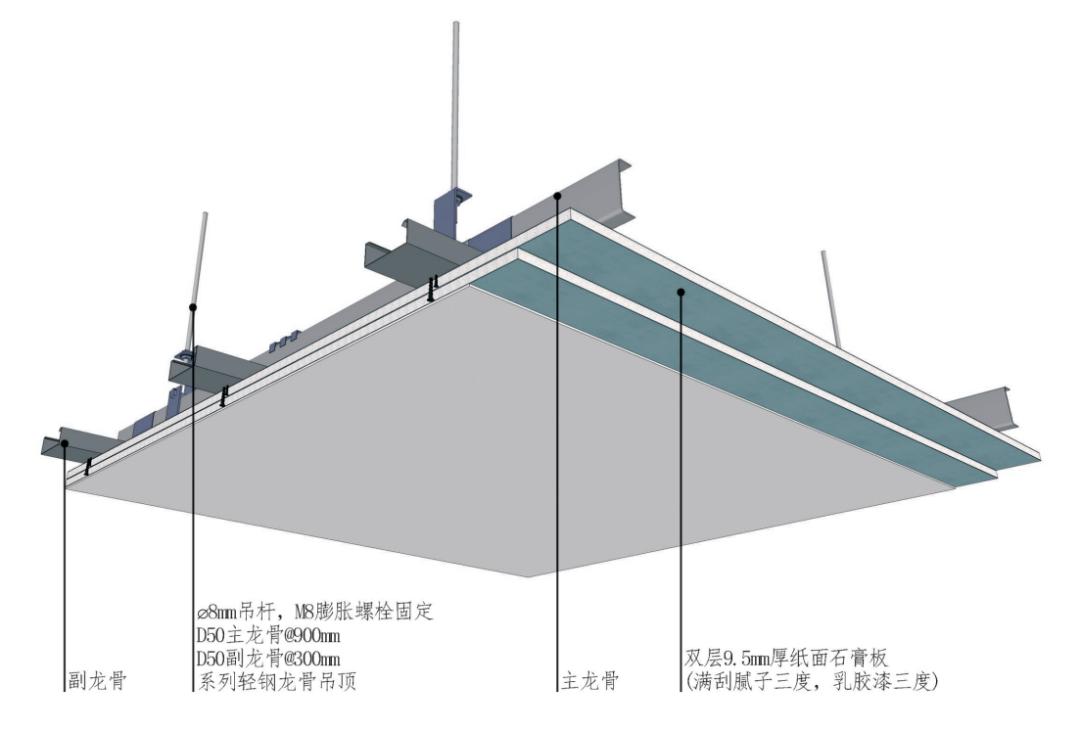

石膏板吊頂（懸掛式）節點三維示意△

1）龍骨吸頂吊件用膨脹螺栓與鋼筋混凝土板固定；

2）D50主龍骨間距 900mm，D50副龍骨間距 300mm；

3）雙層 9.5mm 厚紙面石膏板，錯縫用自攻螺釘與龍骨固定；

4）滿刮膩子三度；

5）乳膠漆三度。

2、石膏板吊頂節點（卡式承載龍骨）

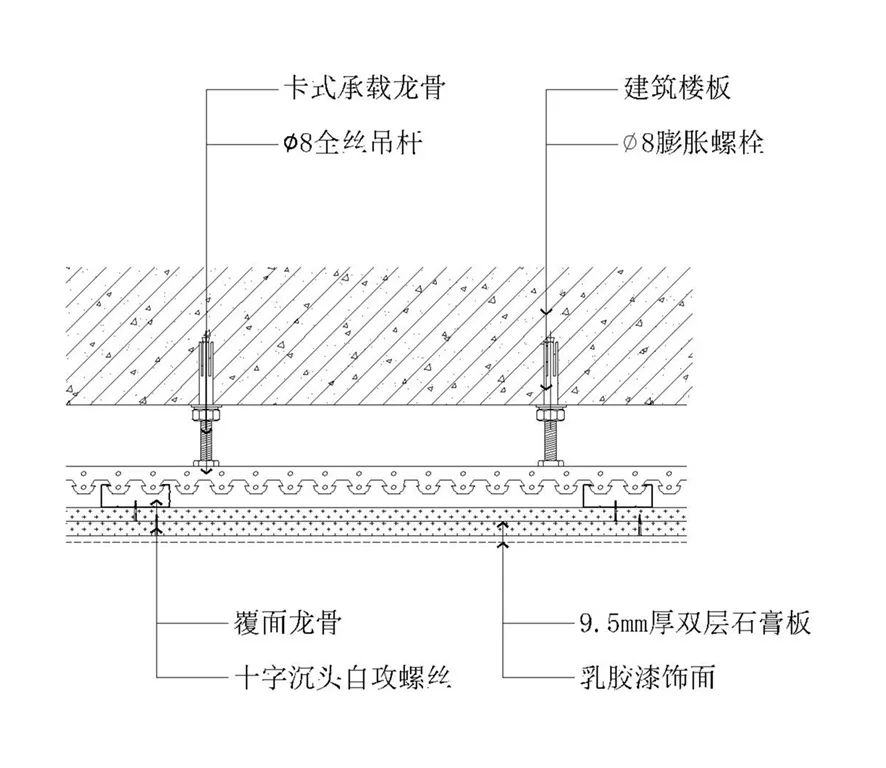

石膏板吊頂（卡式承載龍骨）節點示意△

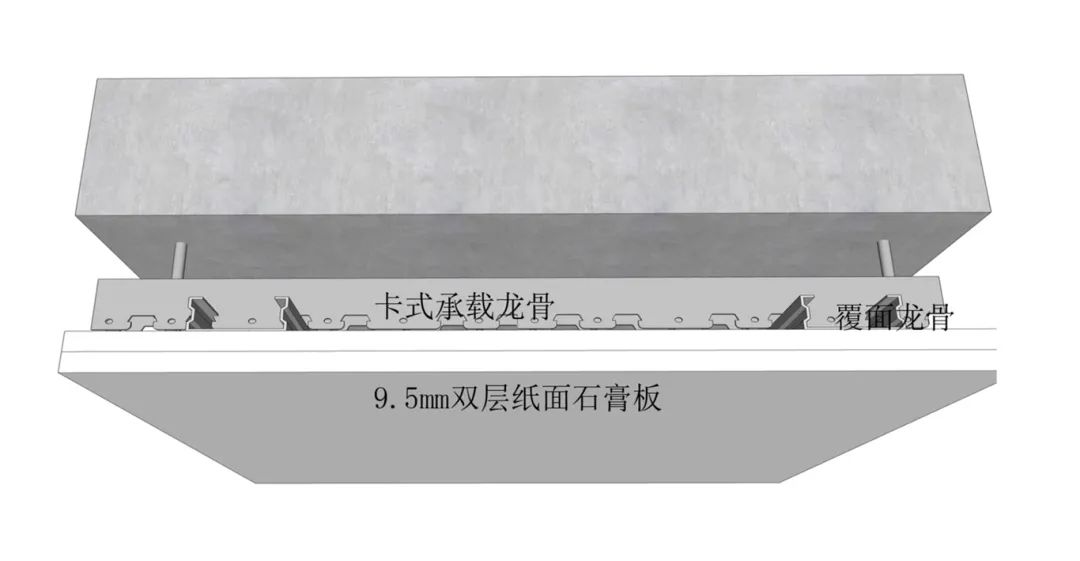

石膏板吊頂（卡式承載龍骨）節點三維示意△

1）D50輕鋼副龍骨貼頂用龍骨U形卡與鋼筋混凝土板固定；

2）D50副龍骨間距 300mm；

3）雙層 9.5mm 厚紙面石膏板，錯縫用自攻螺釘與龍骨固定；

4）滿刮膩子三度；

5）乳膠漆三度。

3、石膏板吊頂節點（陰角/頂面石膏線條）

石膏板吊頂（陰角/頂面石膏線條）節點示意△

石膏板吊頂（陰角/頂面石膏線條）節點三維示意△

1）龍骨吸頂吊件用膨脹螺栓與鋼筋混凝土板固定；

2）D50主龍骨間距 900mm，D50副龍骨間距 300mm；

3）雙層 9.5mm 厚紙面石膏板，錯縫用自攻螺釘與龍骨固定；

4）按照圖紙位置安裝造型石膏線，保持接口順暢平整；

5）滿刮膩子三度；

6）乳膠漆三度。

4、石膏板吊頂節點（常規燈槽造型）

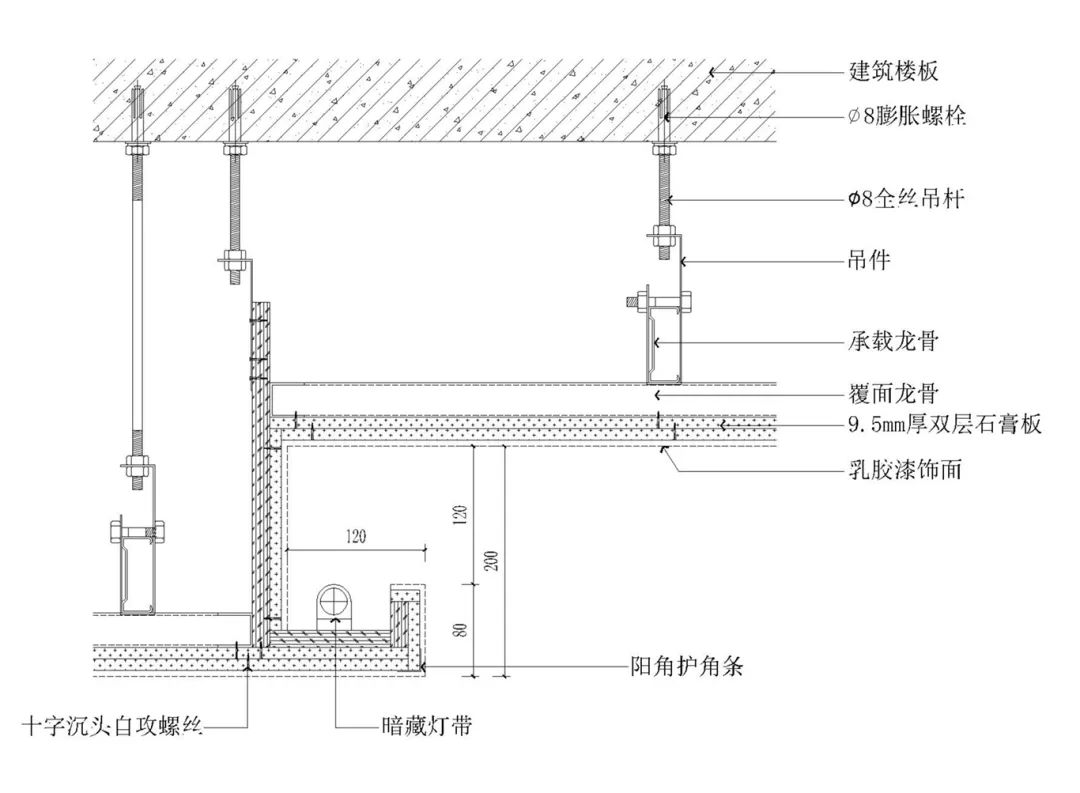

石膏板吊頂（常規燈槽造型）節點示意△

石膏板吊頂（常規燈槽造型）節點三維示意△

1）龍骨吸頂吊件用膨脹螺栓與鋼筋混凝土板固定；

2）φ8mm 吊桿和配件固定D50主龍骨，中距 900mm；

3）依次固定D50副龍骨；

4）雙層 9.5mm 厚紙面石膏板，用自攻螺釘與龍骨固定；

5）滿刮膩子三度；

6）乳膠漆三度。

5、石膏板吊頂節點（帶石膏線燈槽造型）

石膏板吊頂（帶石膏線燈槽造型）節點示意△

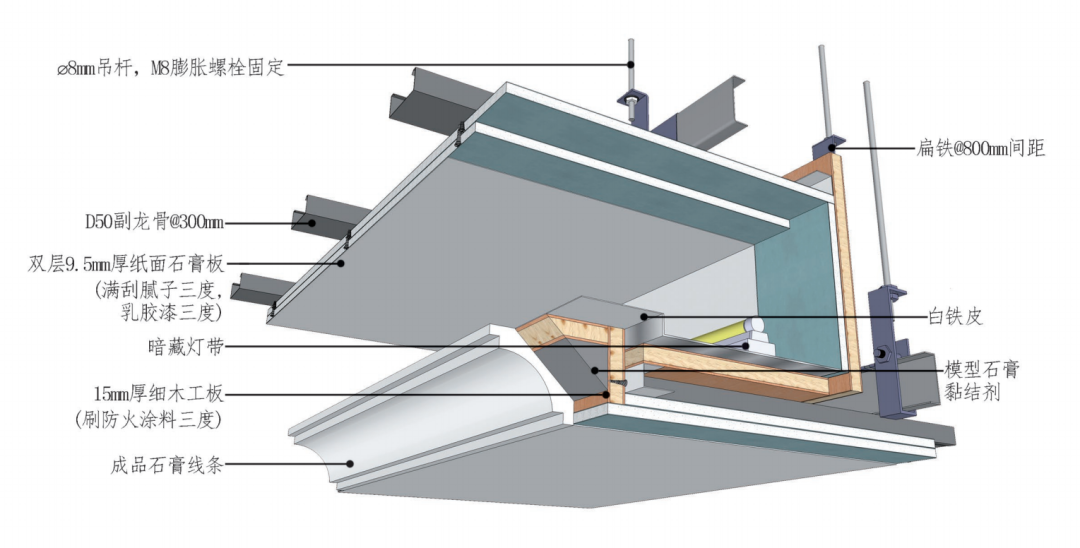

石膏板吊頂（帶石膏線燈槽造型）節點三維示意△

1）龍骨吸頂吊件用膨脹螺栓與鋼筋混凝土板固定；

2）D50主龍骨間距 900mm，D50副龍骨間距 300mm；

3）15mm 厚細木工板（刷防火涂料三度），與吸頂吊件采用自攻螺釘固定；

4）雙層 9.5mm 厚紙面石膏板，用自攻螺釘與龍骨固定；

5）滿刮膩子三度；

6）乳膠漆三度。

6、石膏板吊頂節點（弧形石膏線燈槽造型）

石膏板吊頂（弧形石膏線燈槽造型）節點示意△

石膏板吊頂（弧形石膏線燈槽造型）節點三維示意△

1）龍骨吸頂吊件用膨脹螺栓與鋼筋混凝土板固定；

2）D50主龍骨間距 900mm，D50副龍骨間距 300mm；

3）15mm 厚細木工板（刷防火涂料三度），與吸頂吊件采用自攻螺釘固定；

4）雙層 9.5mm 厚紙面石膏板，用自攻螺釘與龍骨固定；

5）燈槽部位按照圖紙標高安裝定制圓弧石膏線，保持接口順暢平整；

6）滿刮膩子三度；

7）乳膠漆三度。

7、石膏板吊頂節點（燈槽帶風口造型）

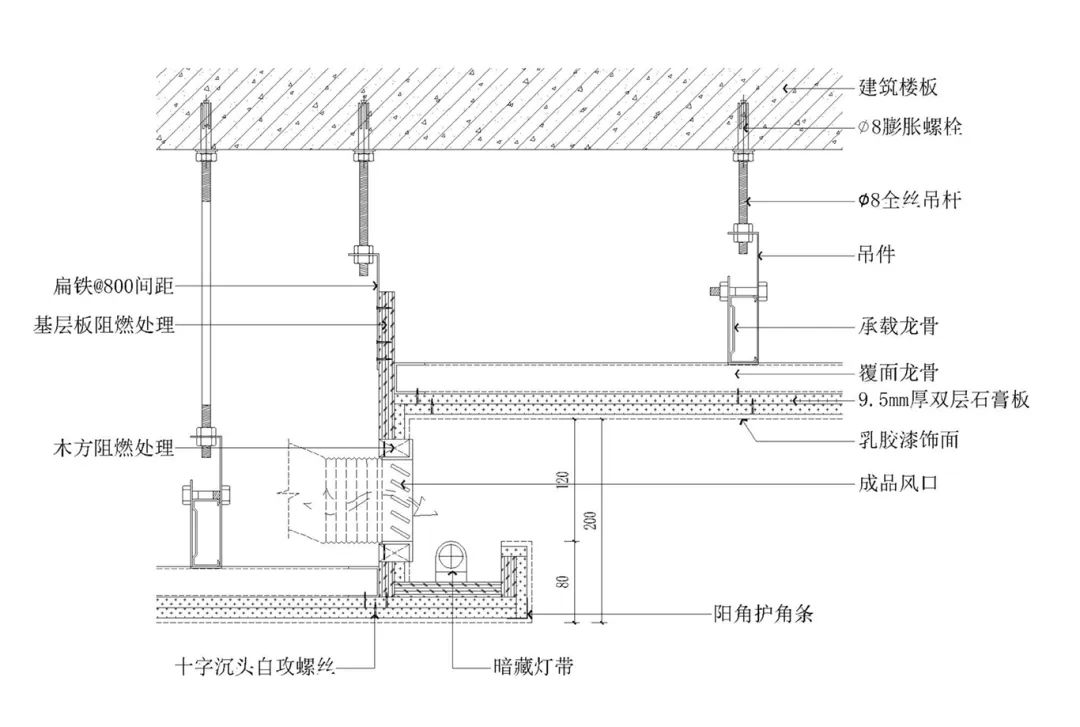

石膏板吊頂（燈槽帶風口造型）節點示意△

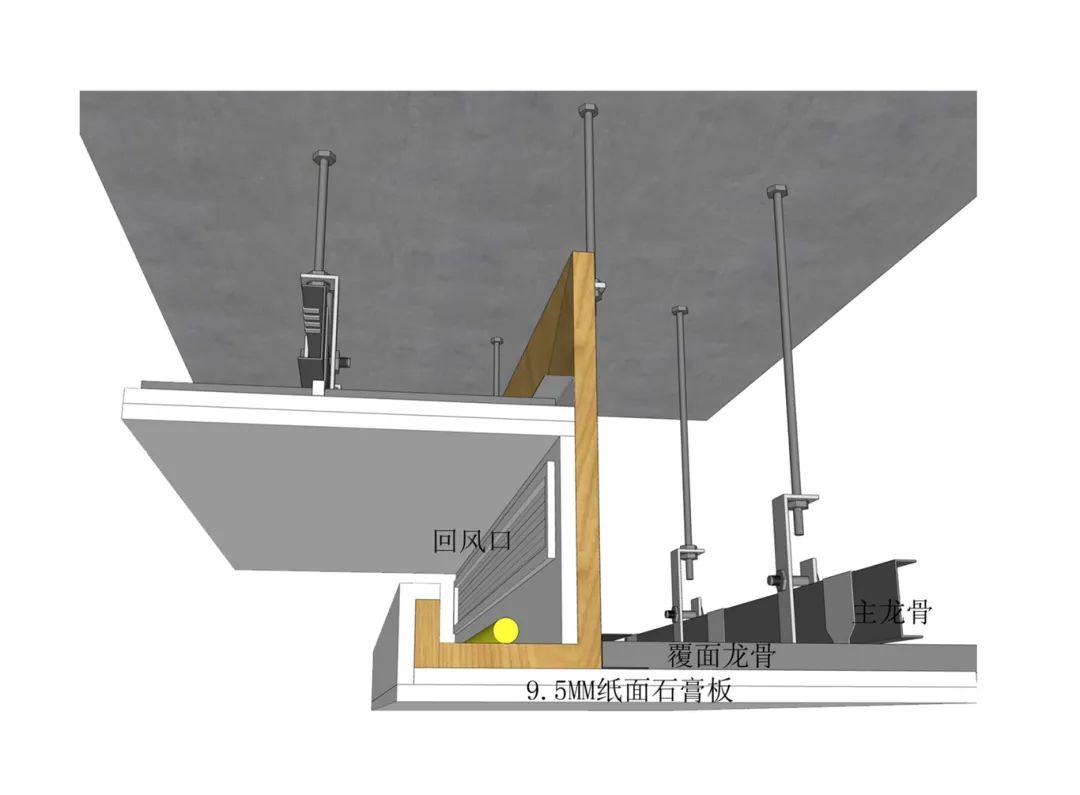

石膏板吊頂（燈槽帶風口造型）節點三維示意△

8、石膏板吊頂節點（頂面留縫造型）

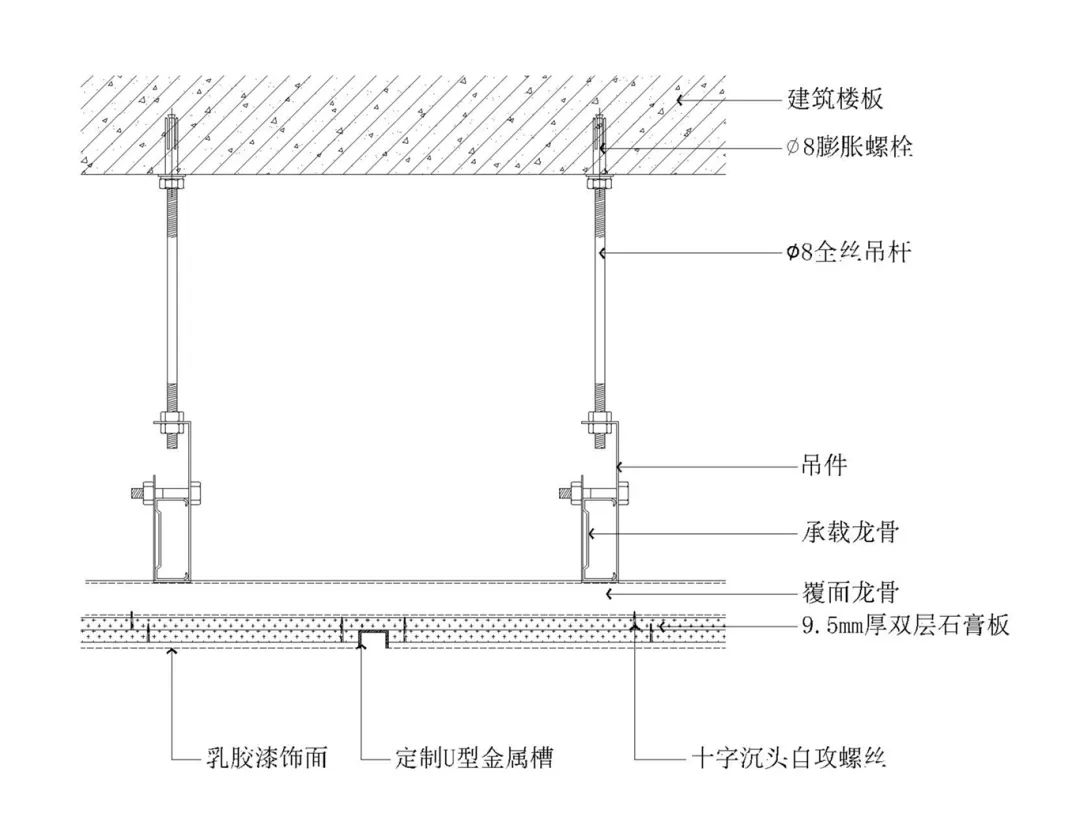

石膏板吊頂（頂面留縫造型）節點示意△

石膏板吊頂（頂面留縫造型）節點三維示意△

9、明裝式窗簾盒天花節點

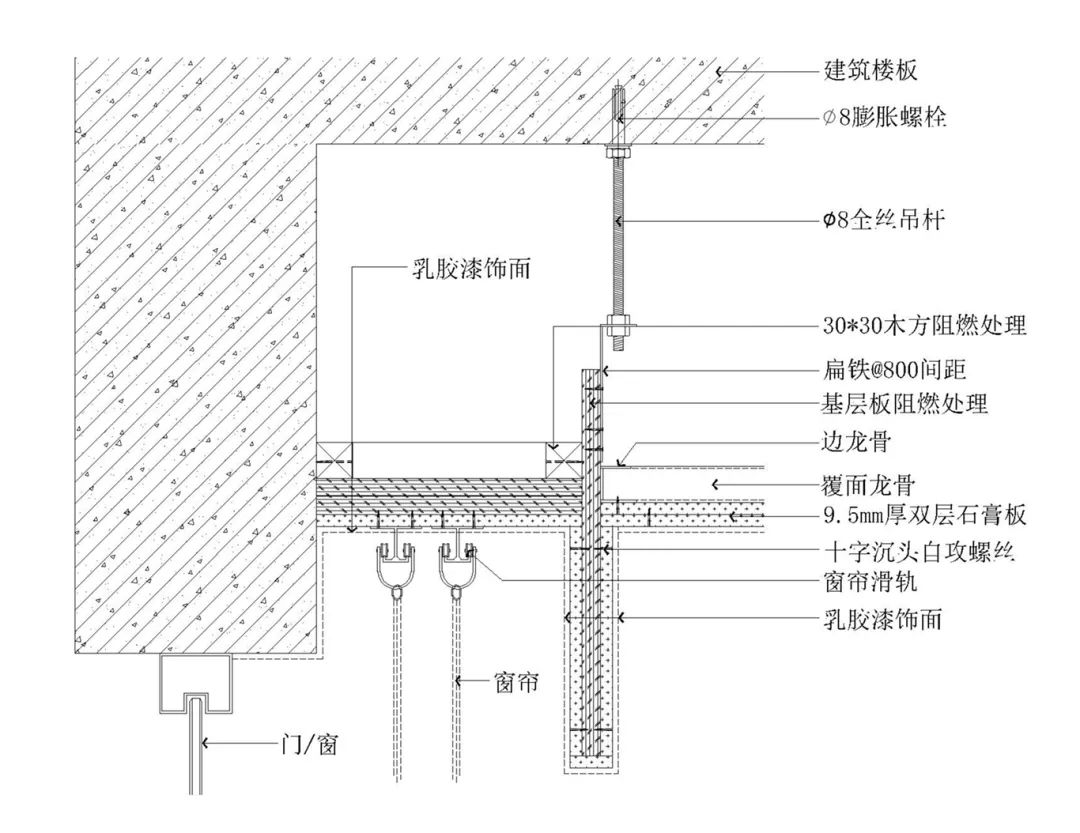

明裝式窗簾盒天花節點示意△

明裝式窗簾盒天花節點三維示意△

1）龍骨吸頂吊件用膨脹螺栓與鋼筋混凝土板固定；

2）D50主龍骨間距 900mm，D50副龍骨間距 300mm；

3）18mm 細木工板(刷防火涂料三度)，與吸頂吊件采用自攻螺釘固定；

4）窗簾盒部位頂板采用先封一層 12mm 厚多層板（刷防火涂料三度），再封一層 9.5mm 厚紙面石膏板；

5）其余天花部位采用雙層 9.5mm 厚紙面石膏板，用自攻螺釘與龍骨固定；

6）滿刮膩子三度；

7）乳膠漆三度。

10、矩形金屬格柵天花節點

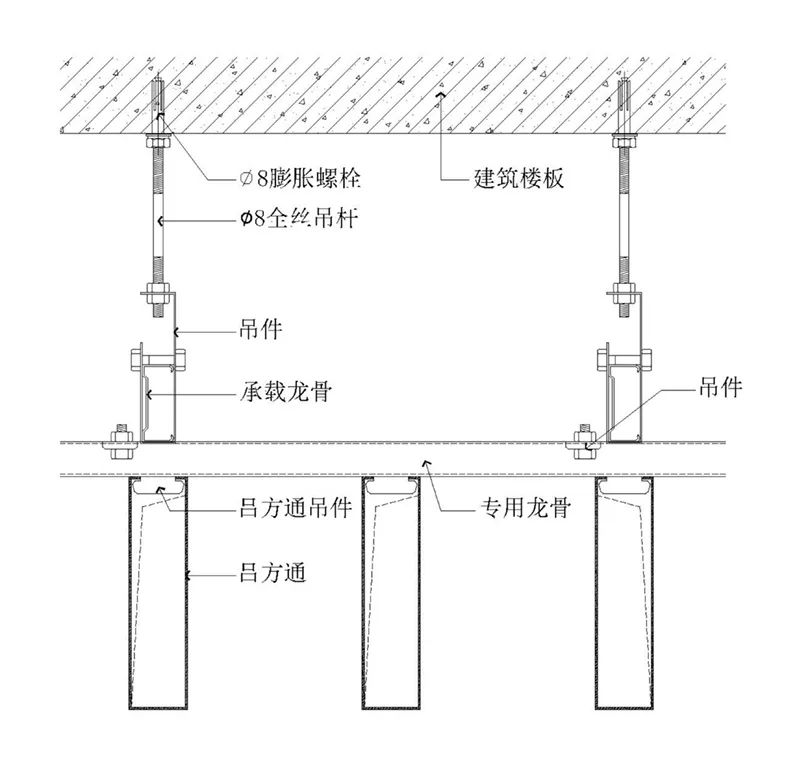

矩形金屬格柵天花節點示意△

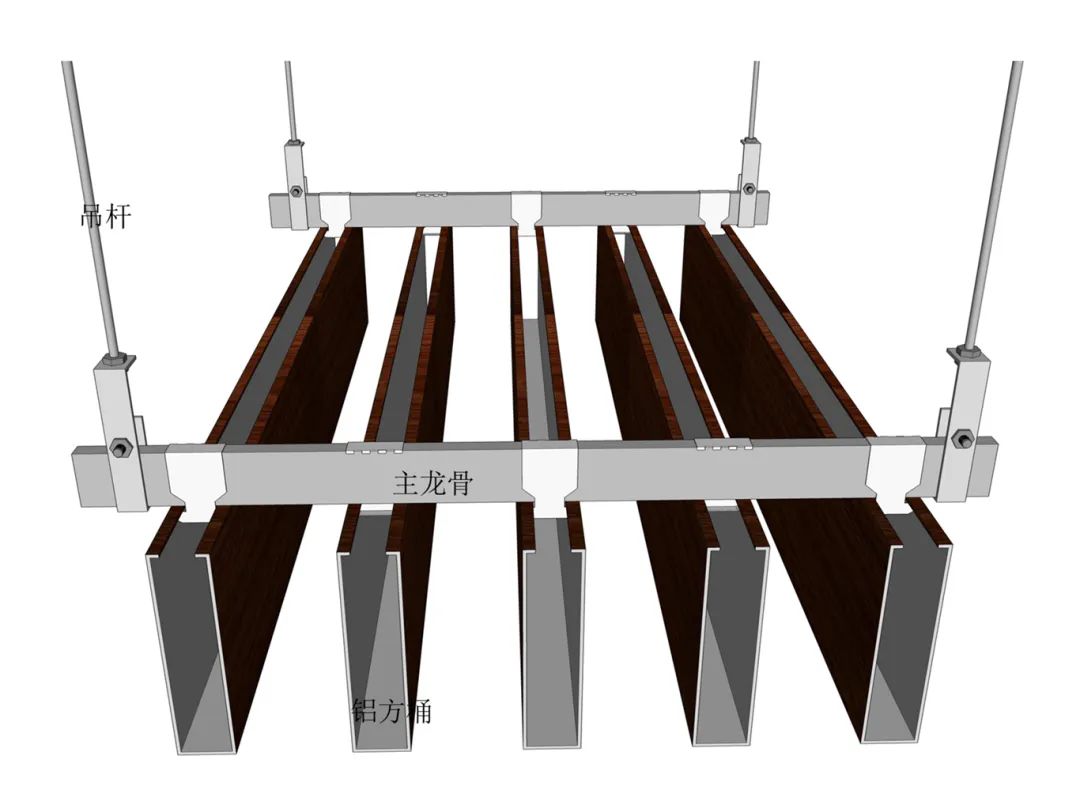

矩形金屬格柵天花節點三維示意△

11、軟膜吊頂天花節點

軟膜吊頂天花節點示意△

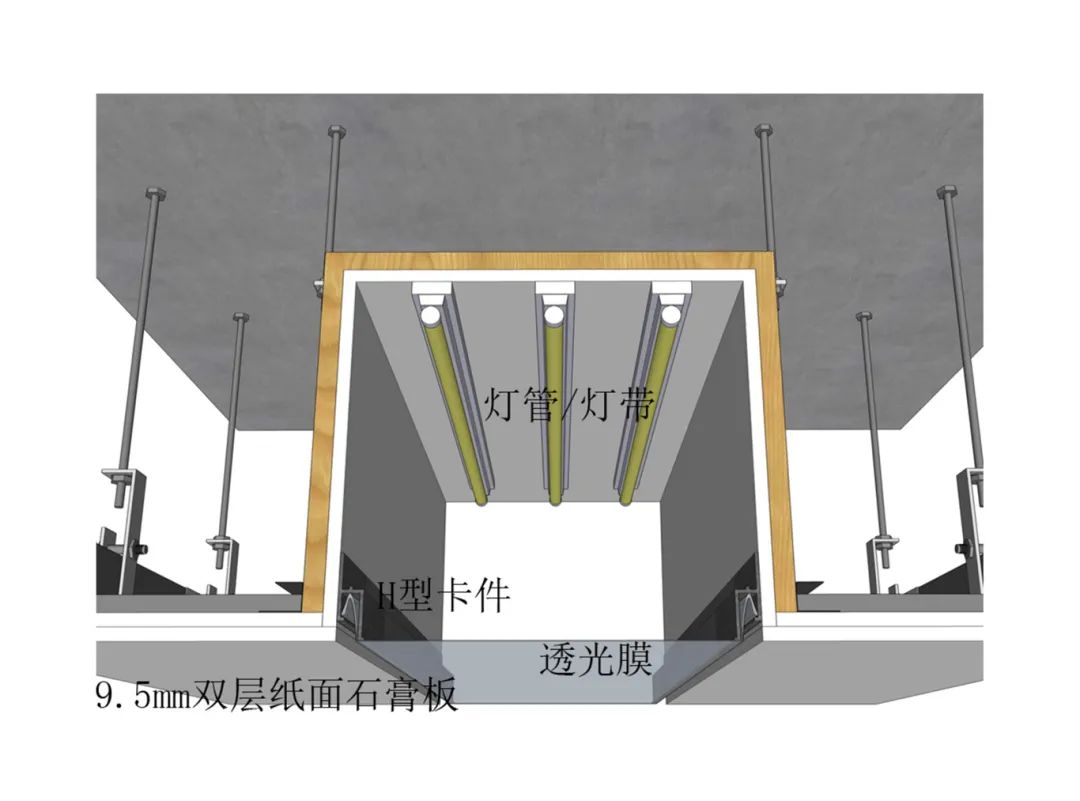

軟膜吊頂天花節點三維示意△

12、伸縮縫工藝天花節點

伸縮縫工藝節點示意△

伸縮縫工藝節點三維示意△

13、成品檢修口天花節點

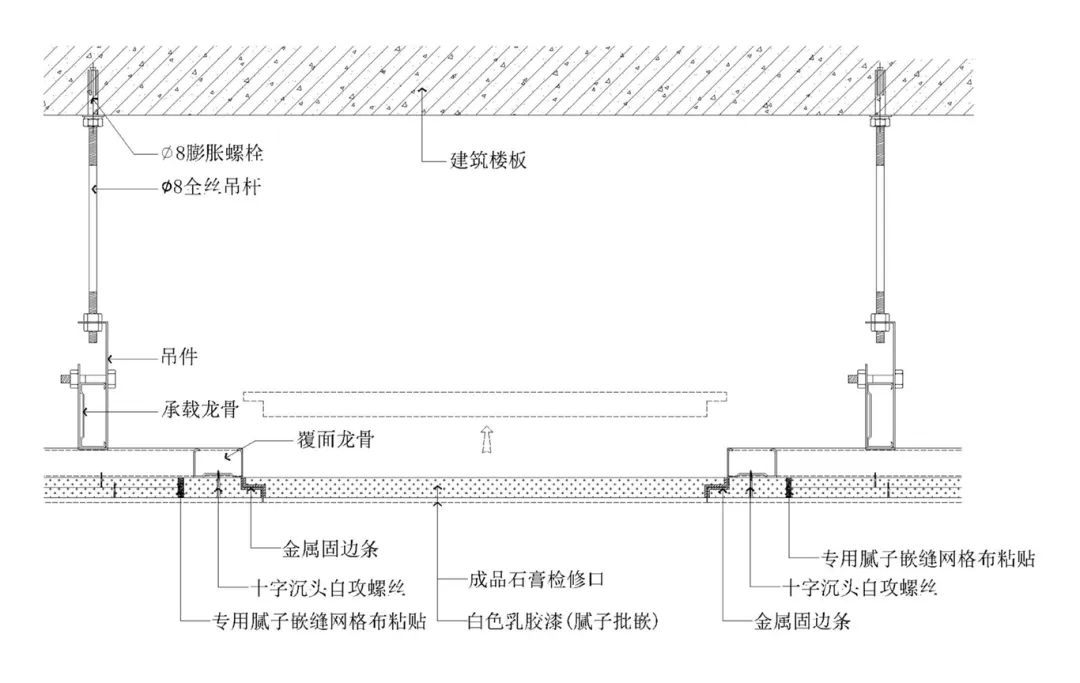

成品檢修口天花節點示意△

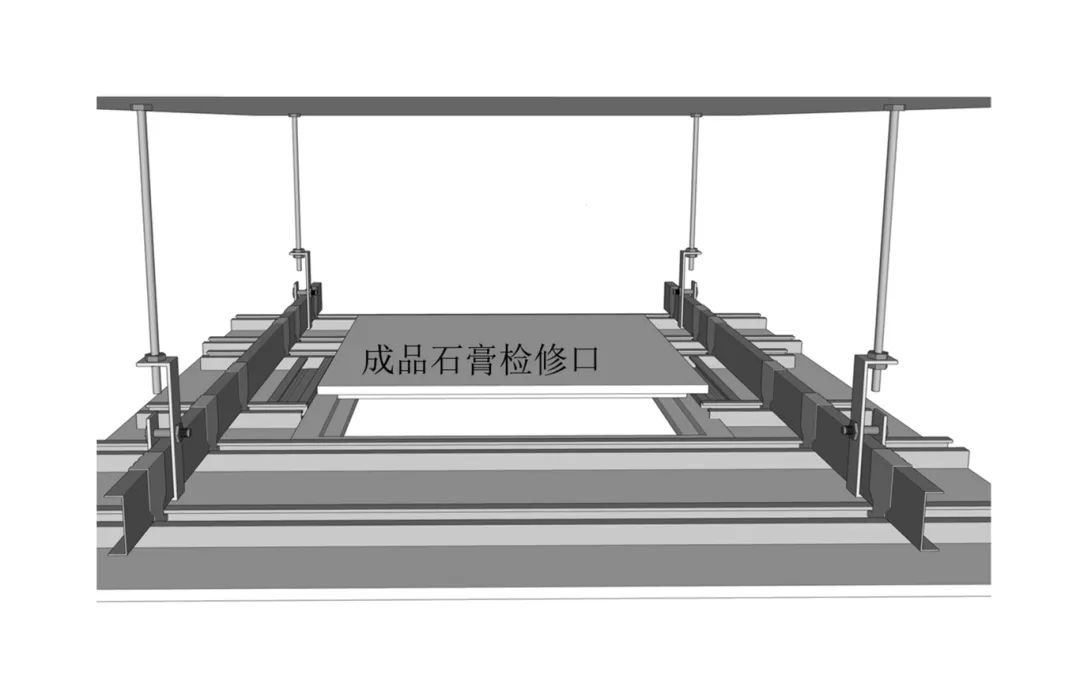

成品檢修口天花節點三維示意△

14、反支撐工藝天花節點（一）

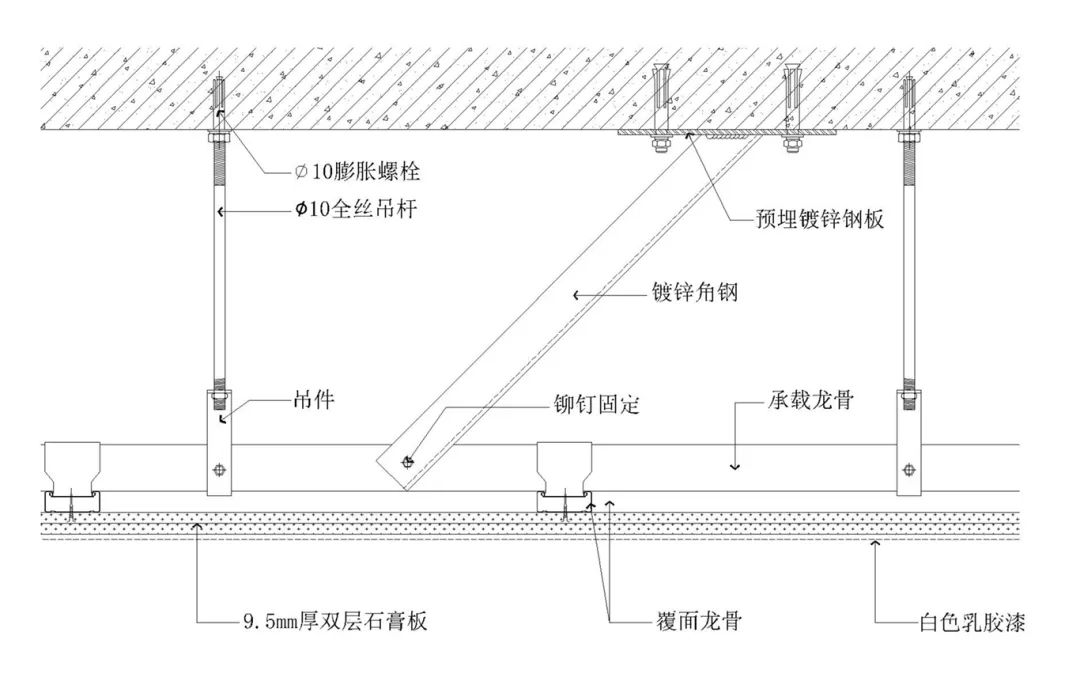

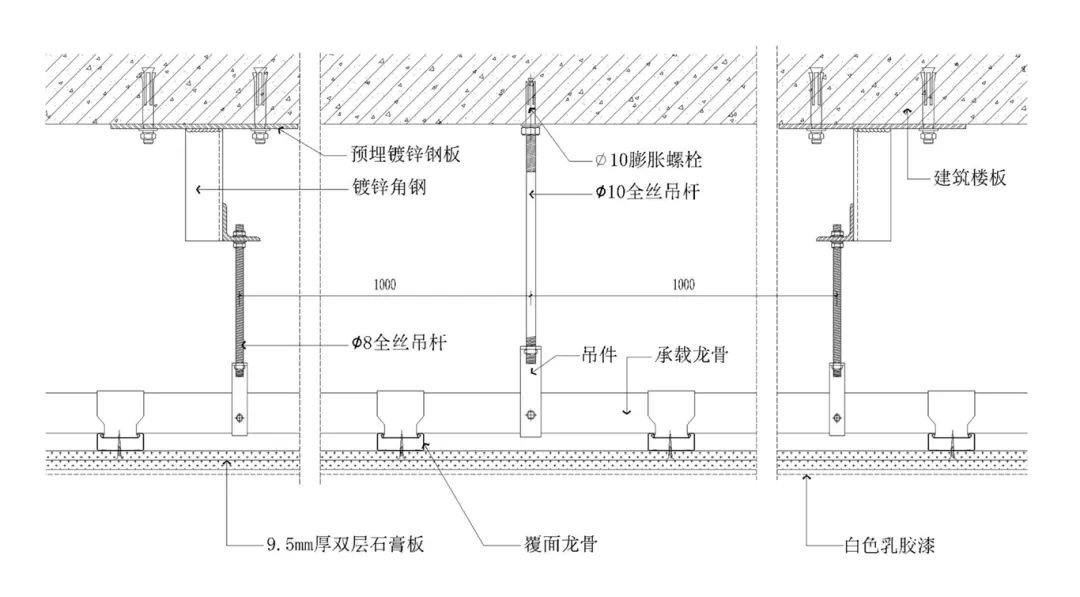

反支撐工藝天花節點示意△

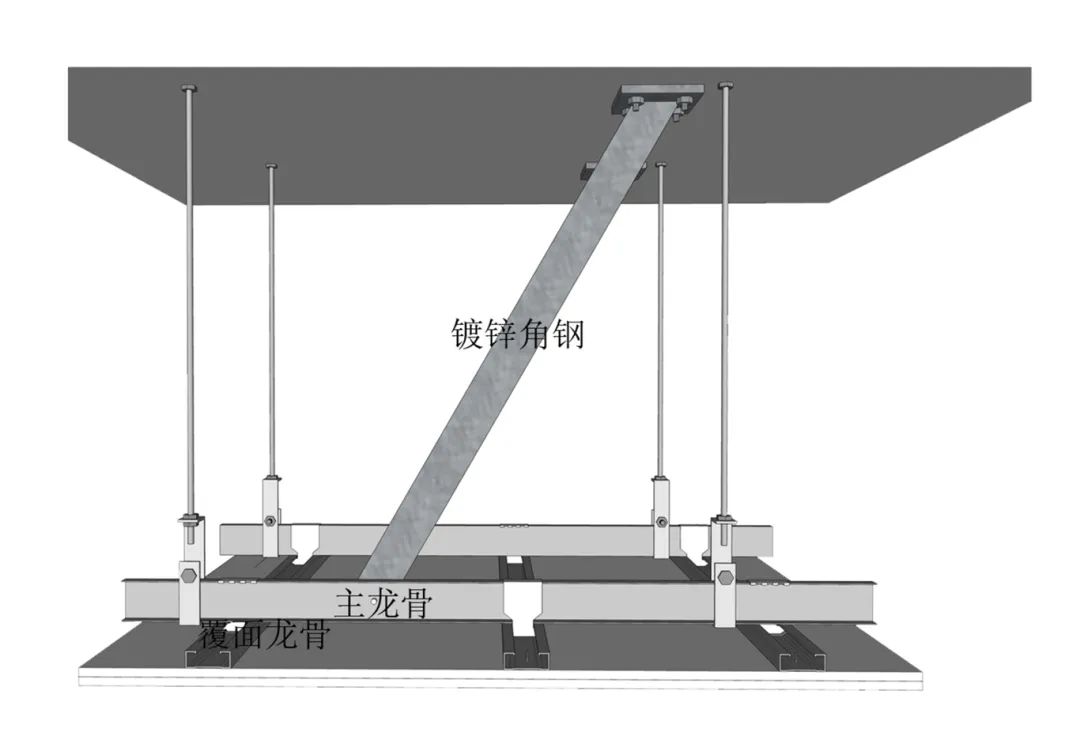

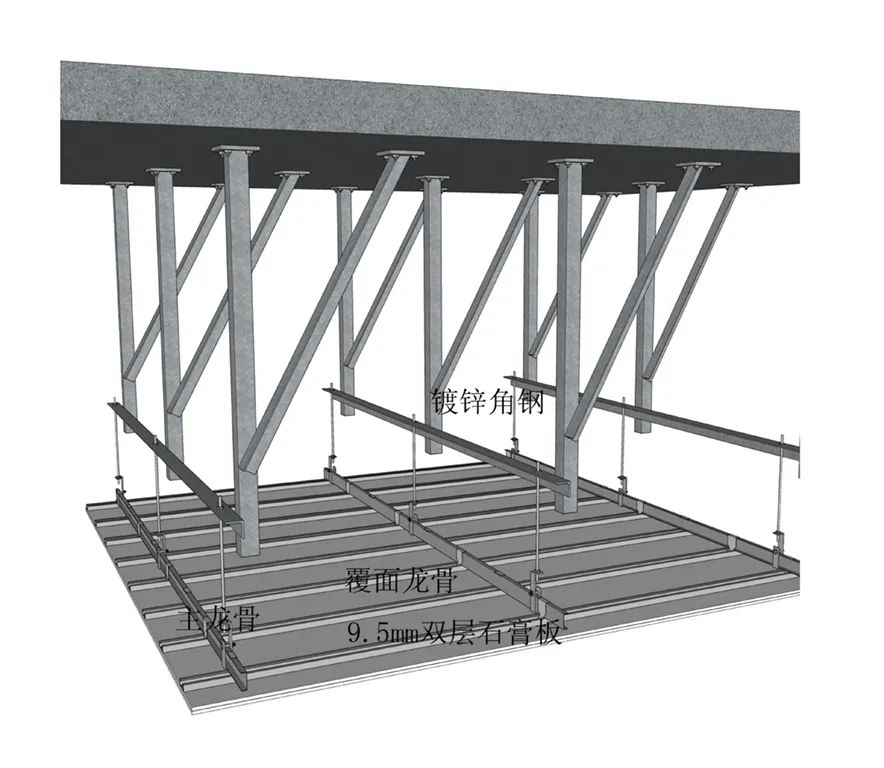

反支撐工藝天花節點三維示意△

15、反支撐工藝天花節點（二）

反支撐工藝天花節點示意△

反支撐工藝天花節點三維示意△

16、擋煙垂壁天花節點

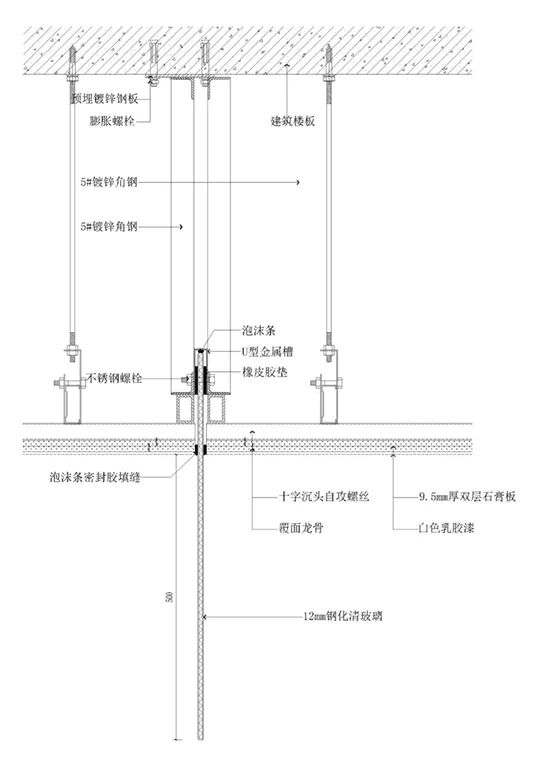

擋煙垂壁天花節點示意△

擋煙垂壁天花節點三維示意△

1）3號鍍鋅角鋼用膨脹螺栓與頂面固定滿焊相接；

2）橫向3號鍍鋅角鋼與縱向角鋼焊接連接留 2-3mm 寬縫（用于卡住不銹鋼掛件）；

3）成品玻璃上應開好孔與不銹鋼掛件連接；

4）防火玻璃干掛于頂面鋼架上；

5）制作輕鋼龍骨基層，龍骨在鋼架處應斷開；

6）雙層 9.5mm 厚紙面石膏板，用自攻螺釘與龍骨固定；

7）不銹鋼護角包飾在紙面石膏板邊角，用玻璃膠收口；

8）滿刮膩子三度，乳膠漆三度，注意成品保護。

17、雙軌無機布防火卷簾節點做法

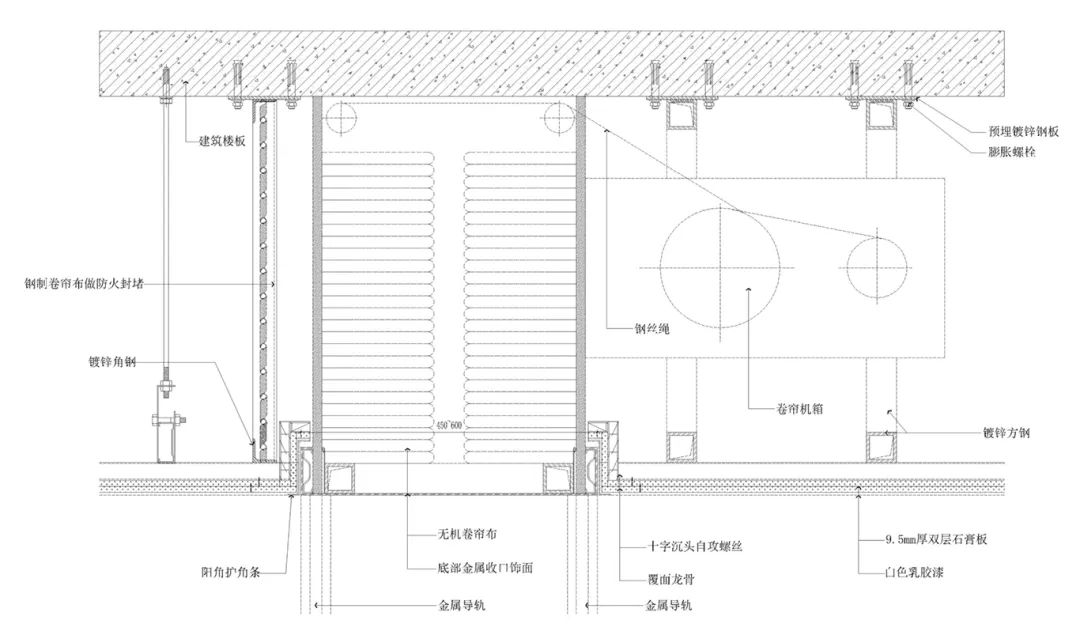

雙軌無機布防火卷簾節點豎剖示意△

雙軌無機布防火卷簾節點三維示意△

02

墻面工程關鍵節點做法

1、瓷磚/石材濕貼墻面節點（輕質磚墻體）

瓷磚/石材濕貼墻面（輕質磚墻體）節點示意△

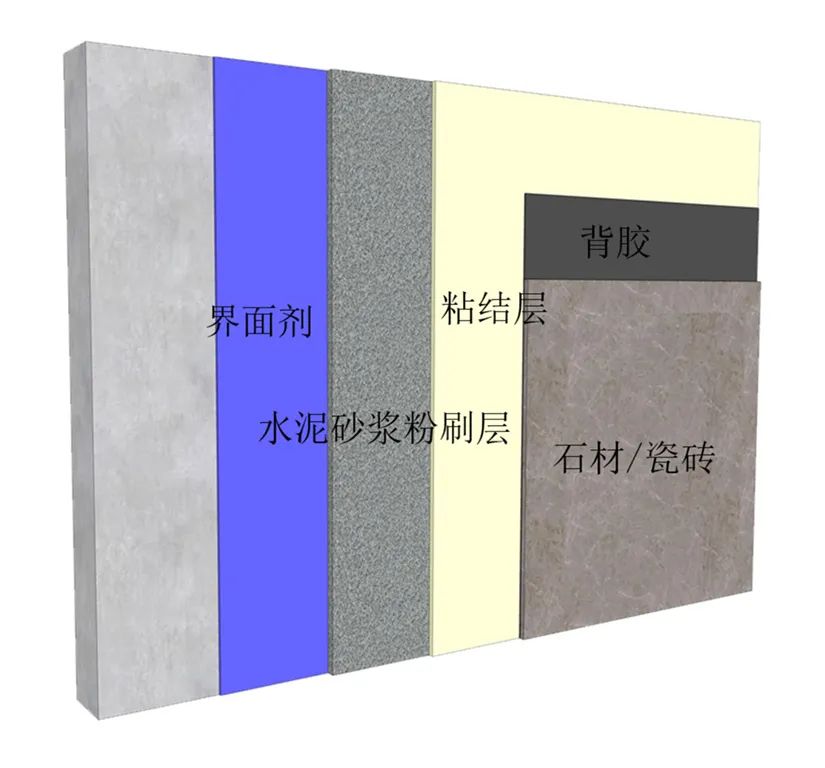

瓷磚/石材濕貼墻面（輕質磚墻體）節點三維示意△

2、瓷磚/石材濕貼墻面節點（鋼架墻體）

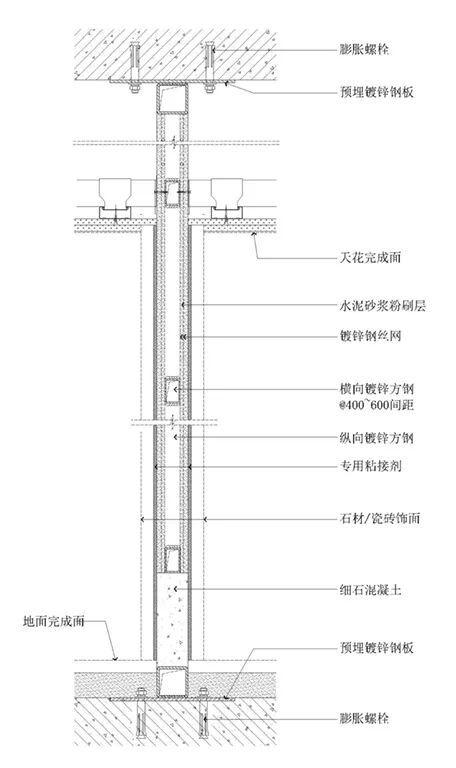

瓷磚/石材濕貼墻面（鋼架墻體）節點示意△

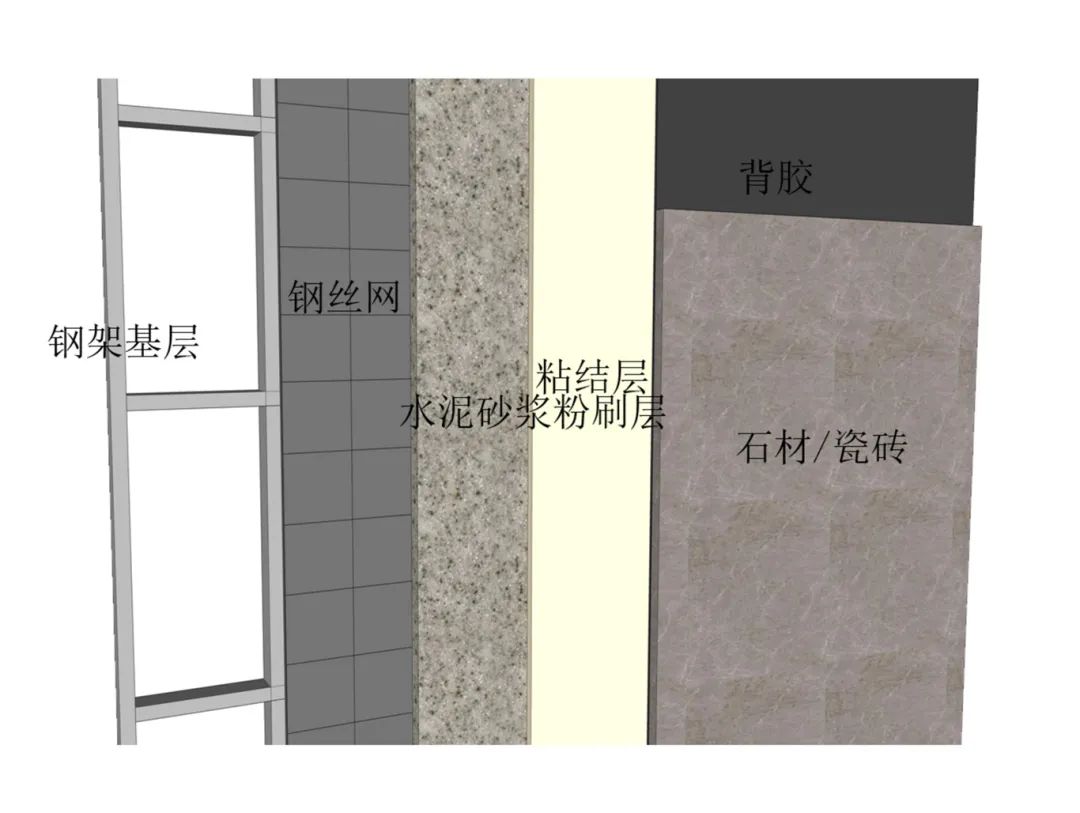

瓷磚/石材濕貼墻面（鋼架墻體）節點三維示意△

3、涂料墻面節點（輕質磚墻體）

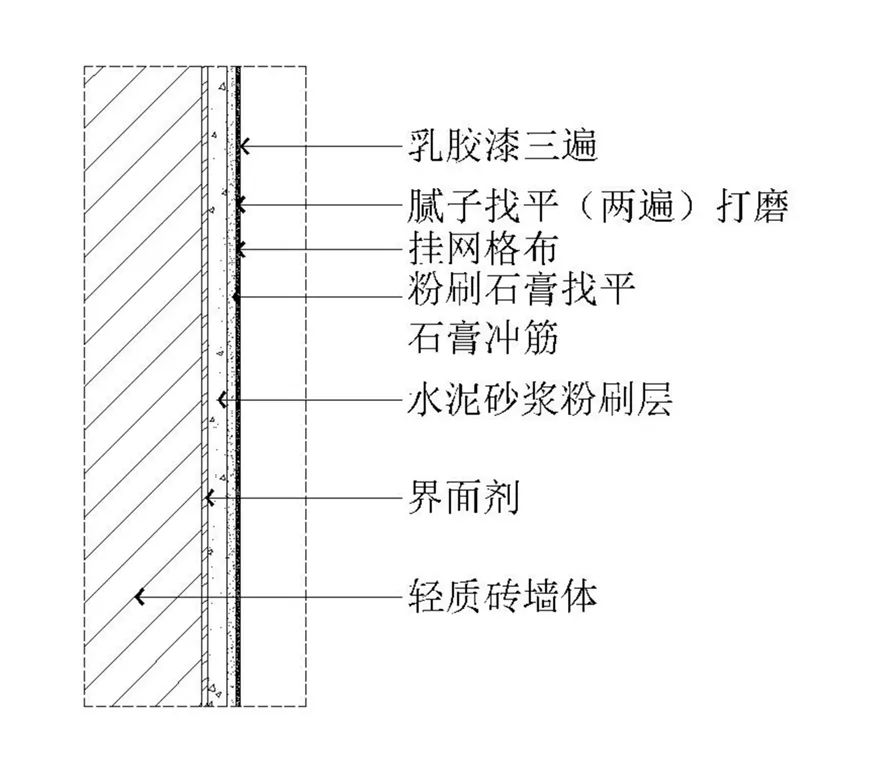

涂料墻面（輕質磚墻體）節點示意△

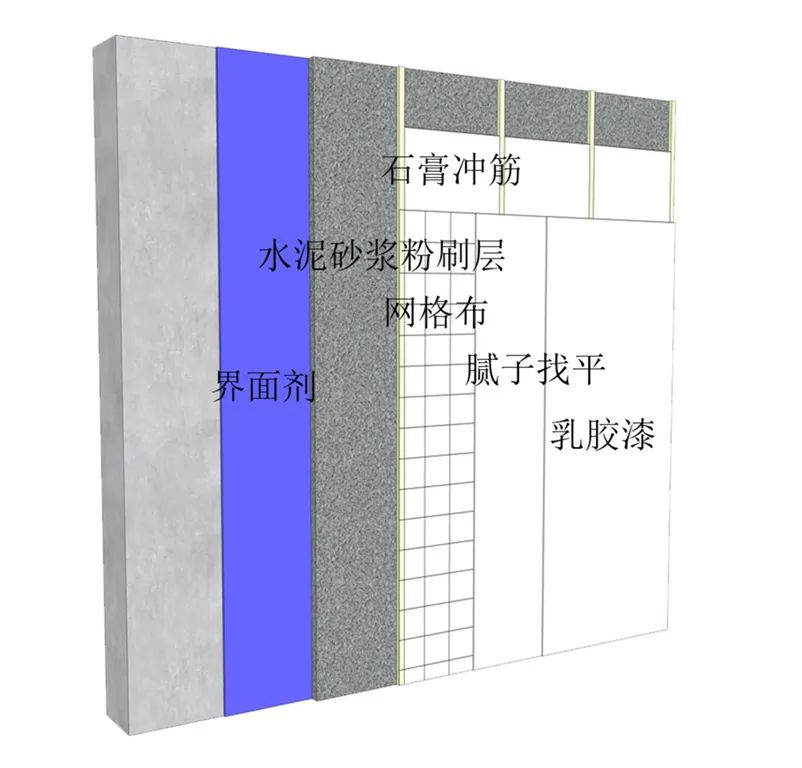

涂料墻面（輕質磚墻體）節點三維示意△

4、墻紙飾面墻面節點（輕質磚墻體）

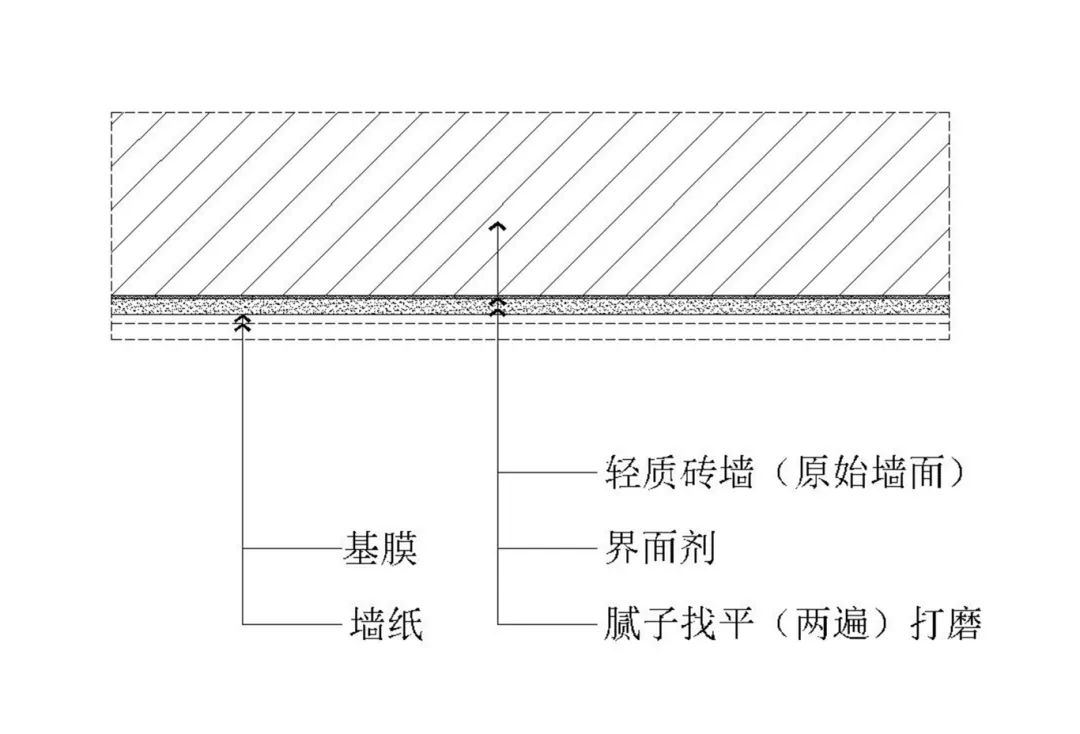

墻紙飾面墻面（輕質磚墻體）節點示意△

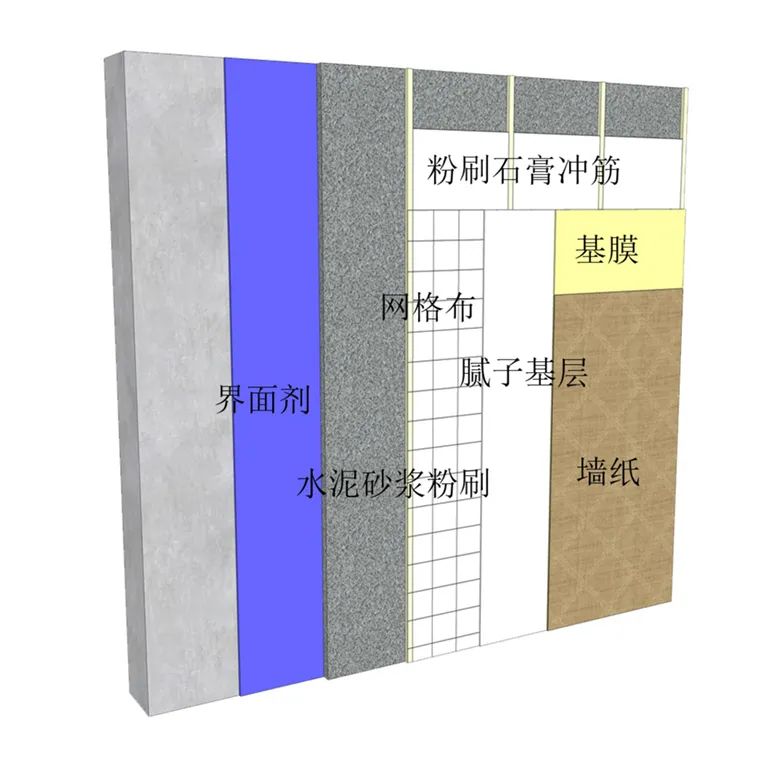

墻紙飾面墻面（輕質磚墻體）節點三維示意△

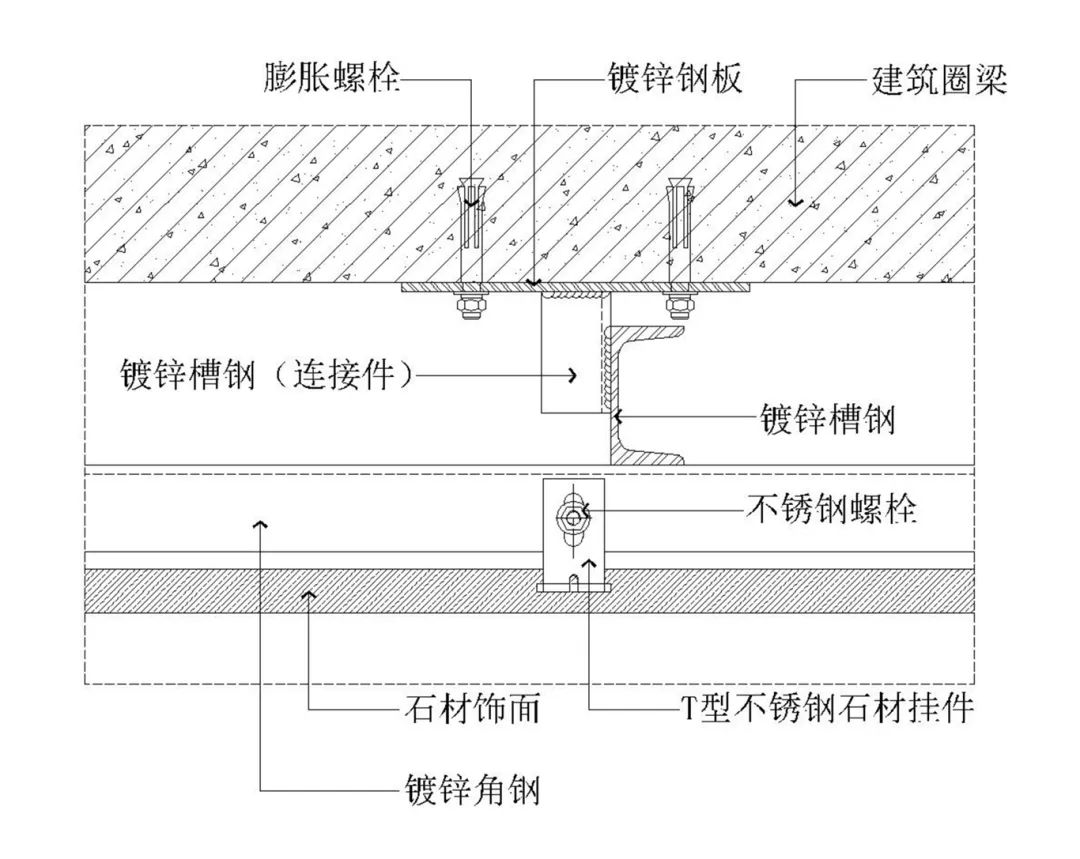

5、墻面石材干掛節點（輕質磚墻體）

墻面石材干掛（輕質磚墻體）節點縱剖示意△

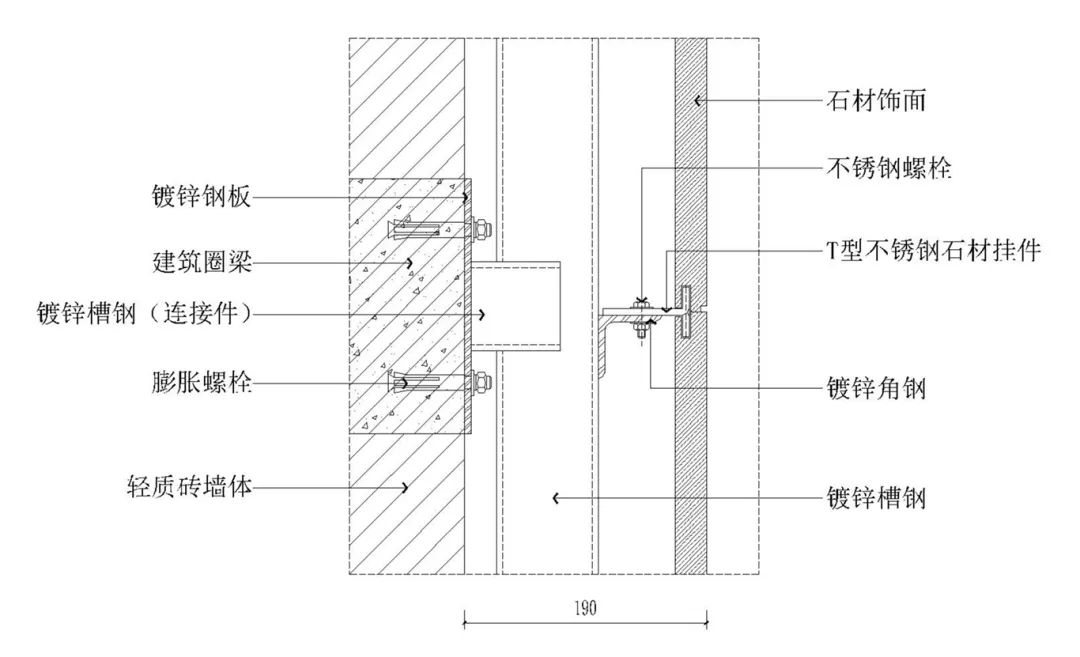

墻面石材干掛（輕質磚墻體）節點橫剖示意△

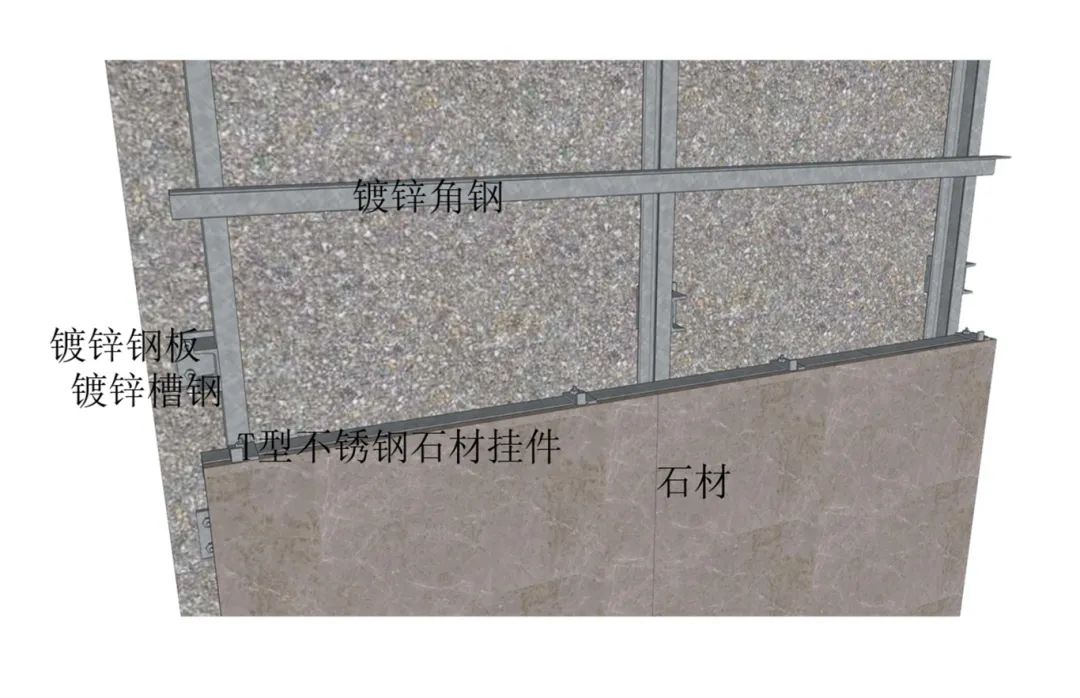

墻面石材干掛（輕質磚墻體）節點三維示意△

6、墻面GRG/GRC掛板墻面節點

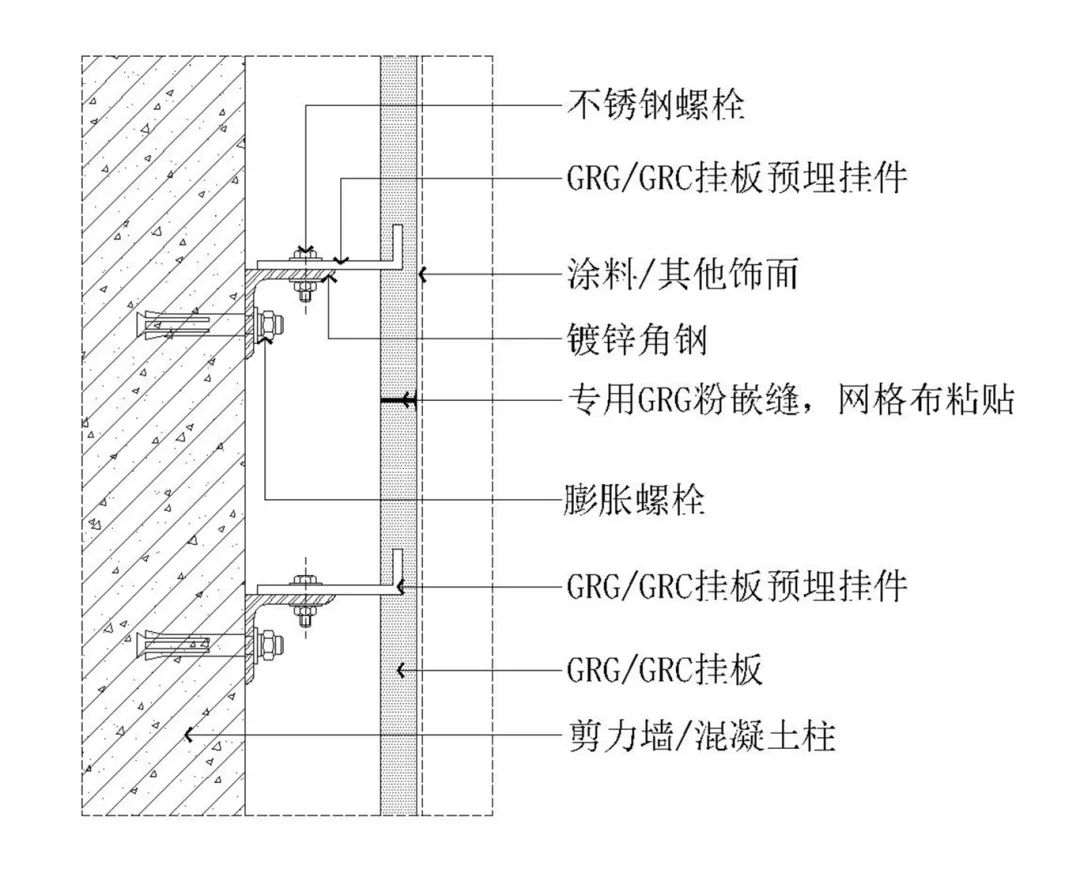

墻面GRG/GRC掛板（縱剖/剪力墻/柱子）節點示意△

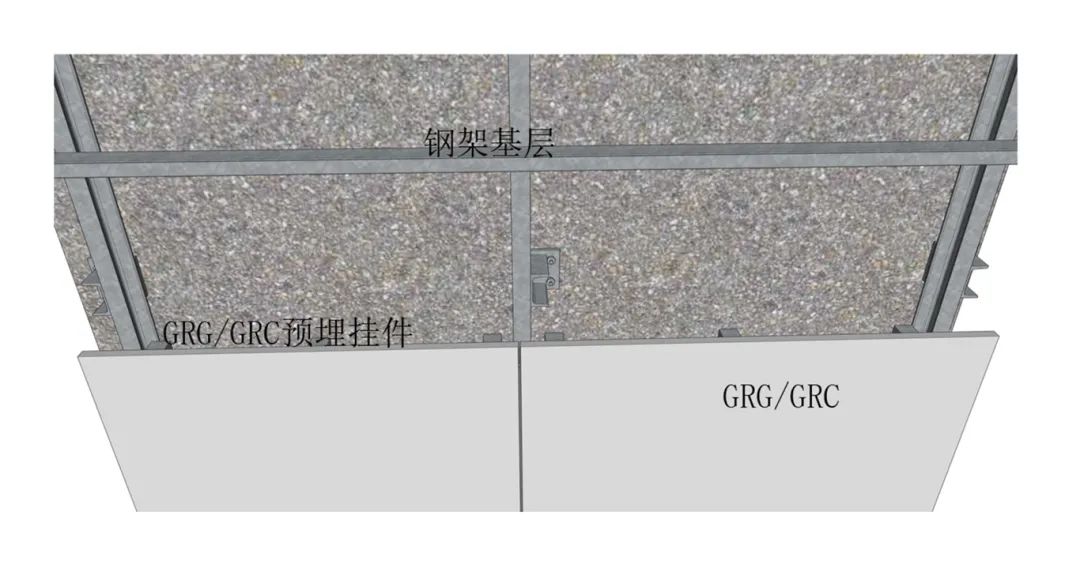

墻面GRG/GRC掛板節點三維示意△

7、墻面木飾面掛板節點

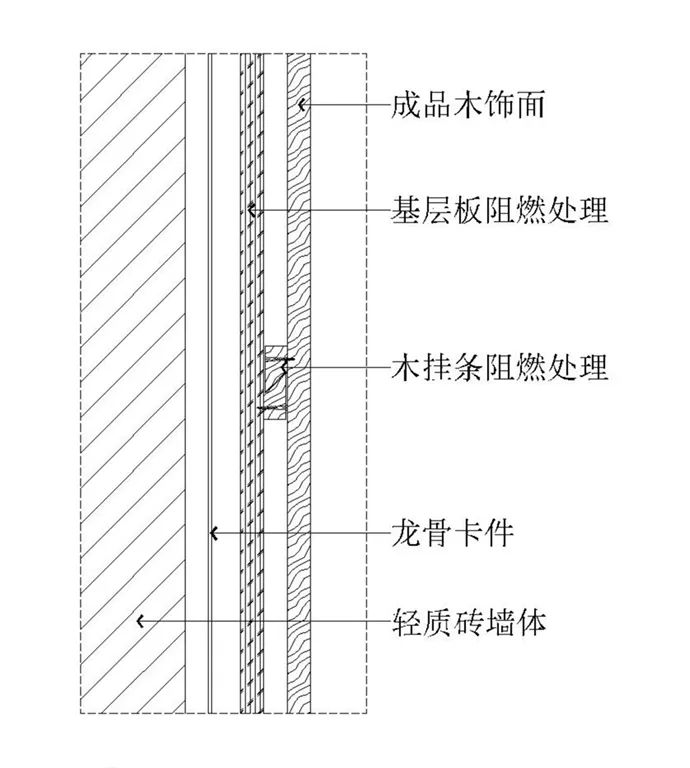

墻面木飾面掛板（輕質磚墻體）節點豎剖示意△

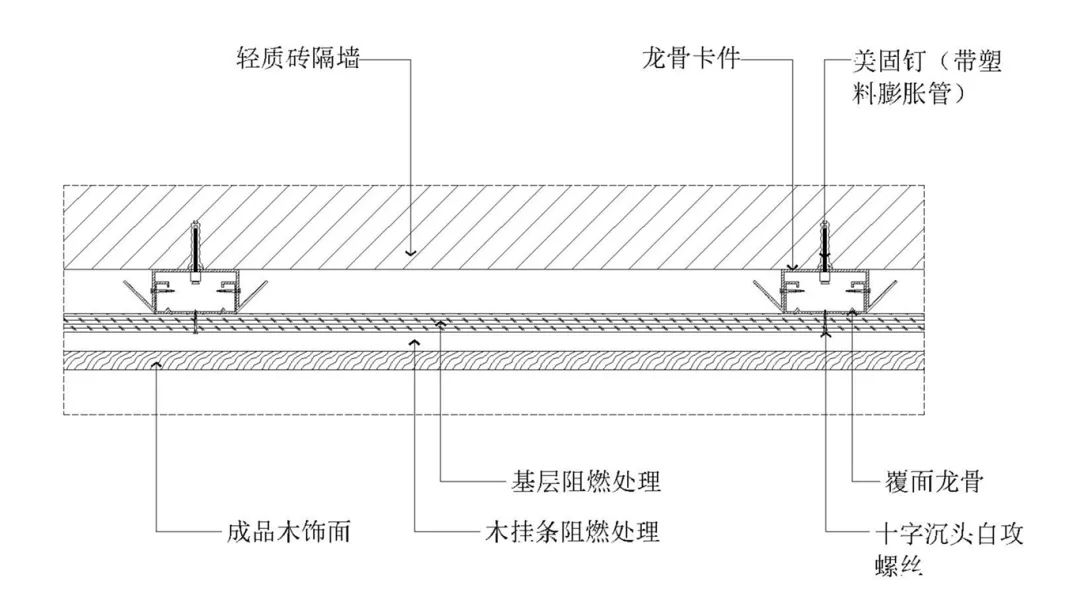

墻面木飾面掛板（輕質磚墻體）節點橫剖示意△

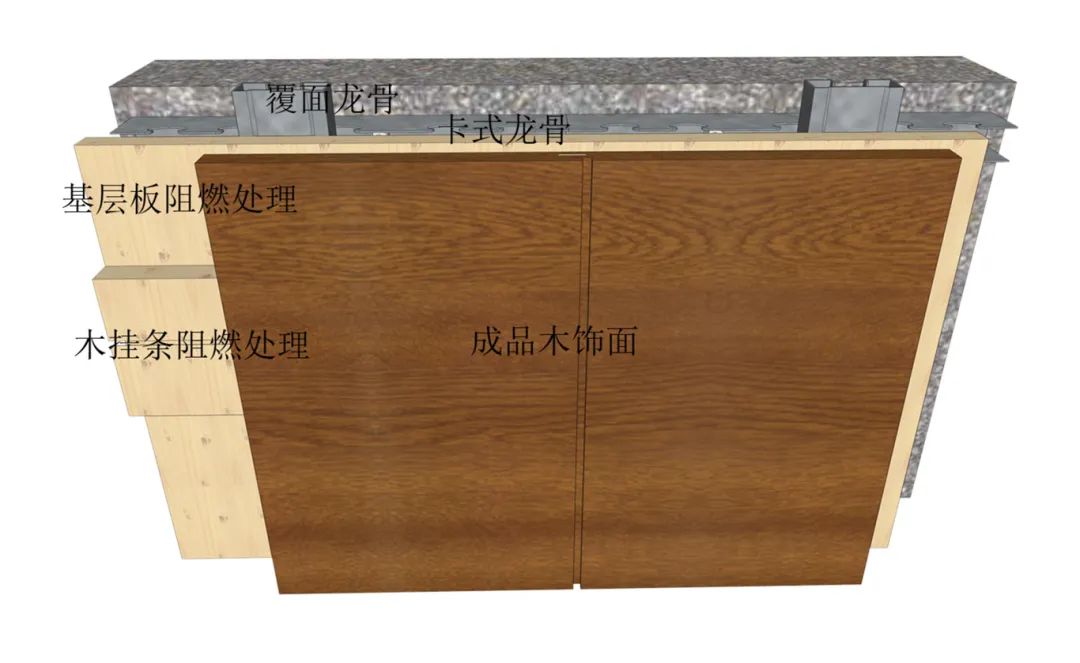

墻面木飾面掛板（輕質磚墻體）節點三維示意△

8、墻面金屬薄板粘貼節點

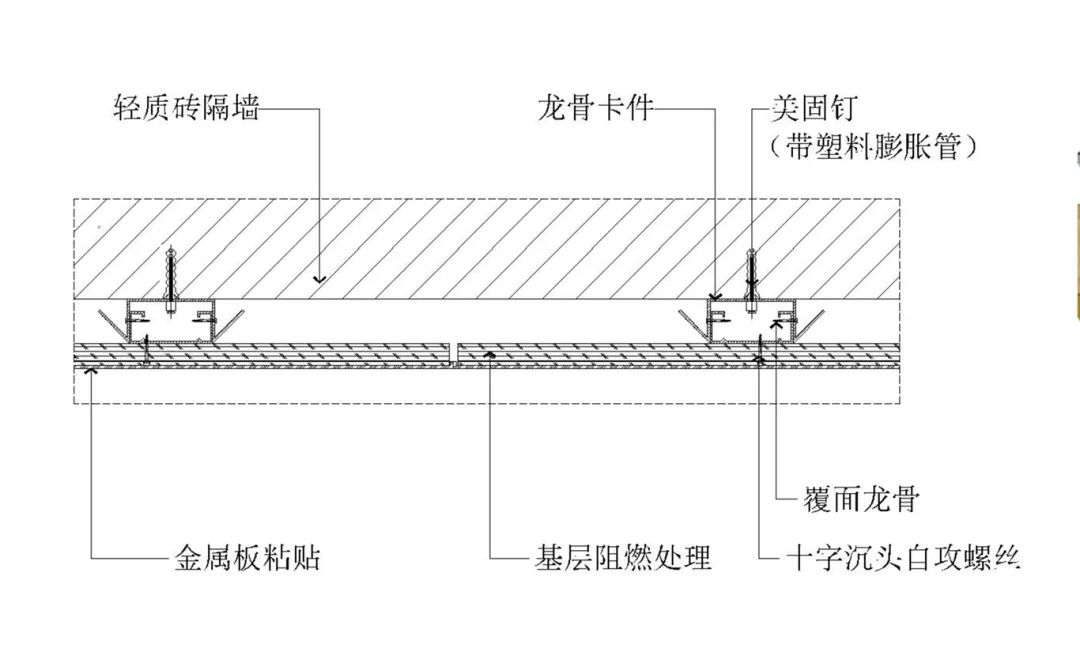

墻面金屬薄板粘貼（橫剖/輕質磚墻體）節點示意△

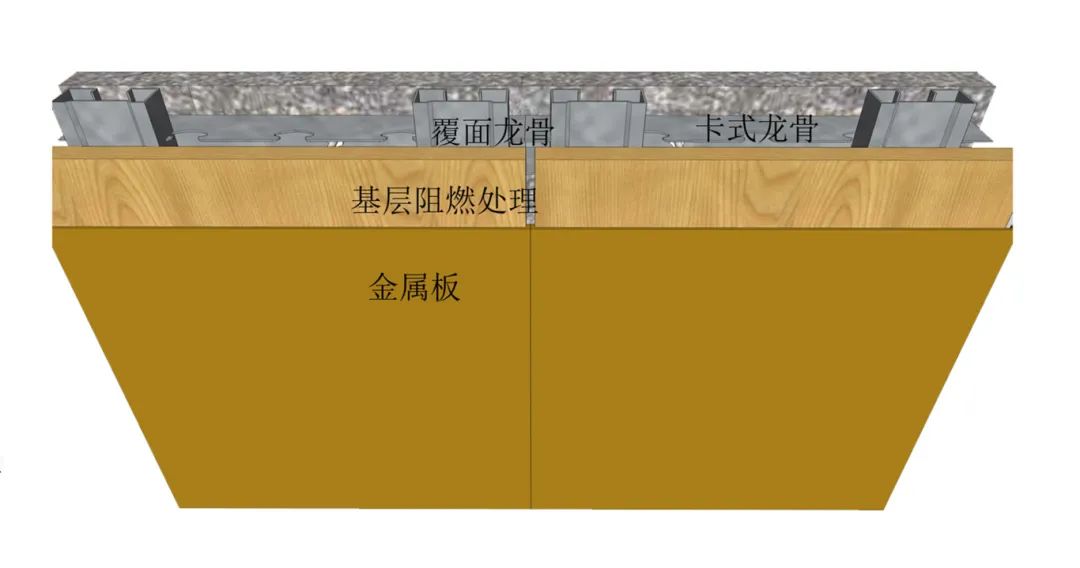

墻面金屬薄板粘貼節點三維示意△

9、墻面金屬掛板節點

墻面金屬掛板（橫剖/輕質磚墻體）節點示意△

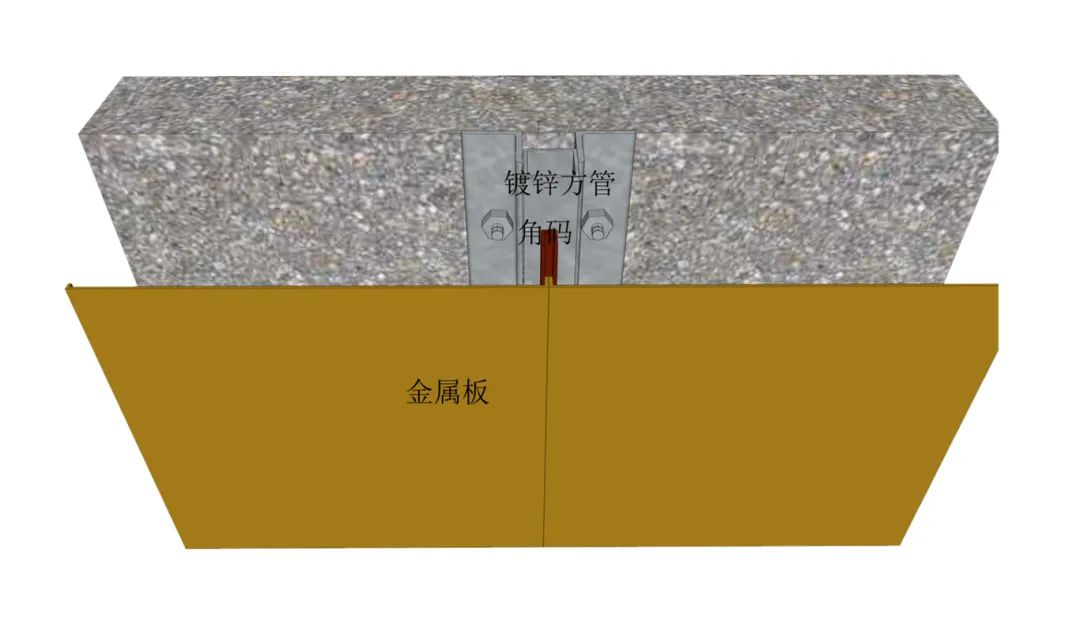

墻面金屬掛板節點三維示意△

10、墻面玻璃飾面節點

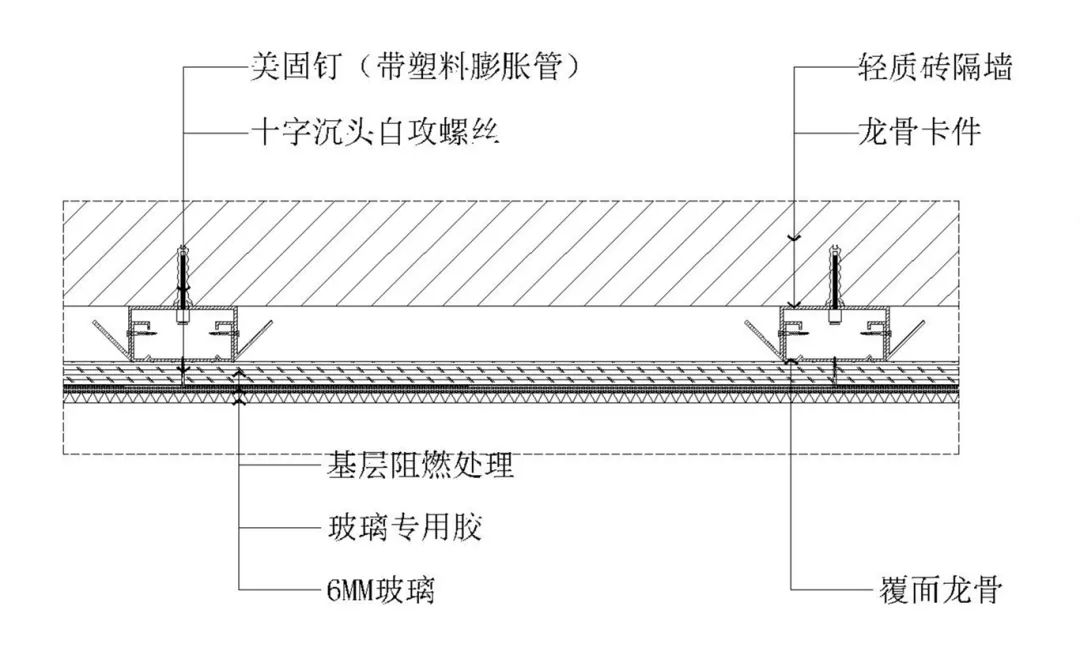

墻面玻璃飾面（橫剖/輕質磚墻體）節點示意△

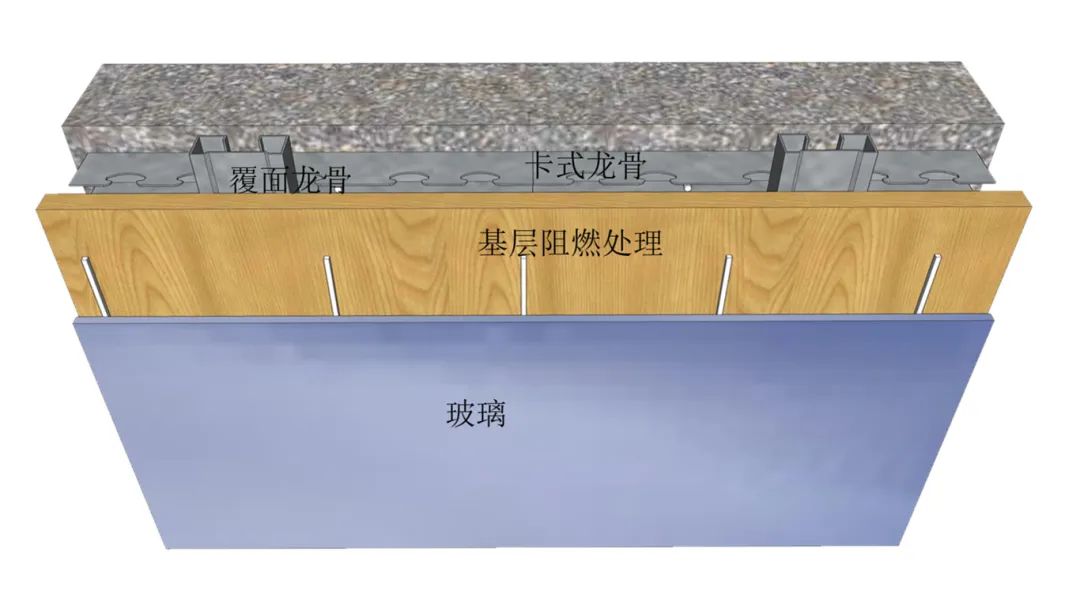

墻面玻璃飾面節點三維示意△

11、墻面軟包飾面節點

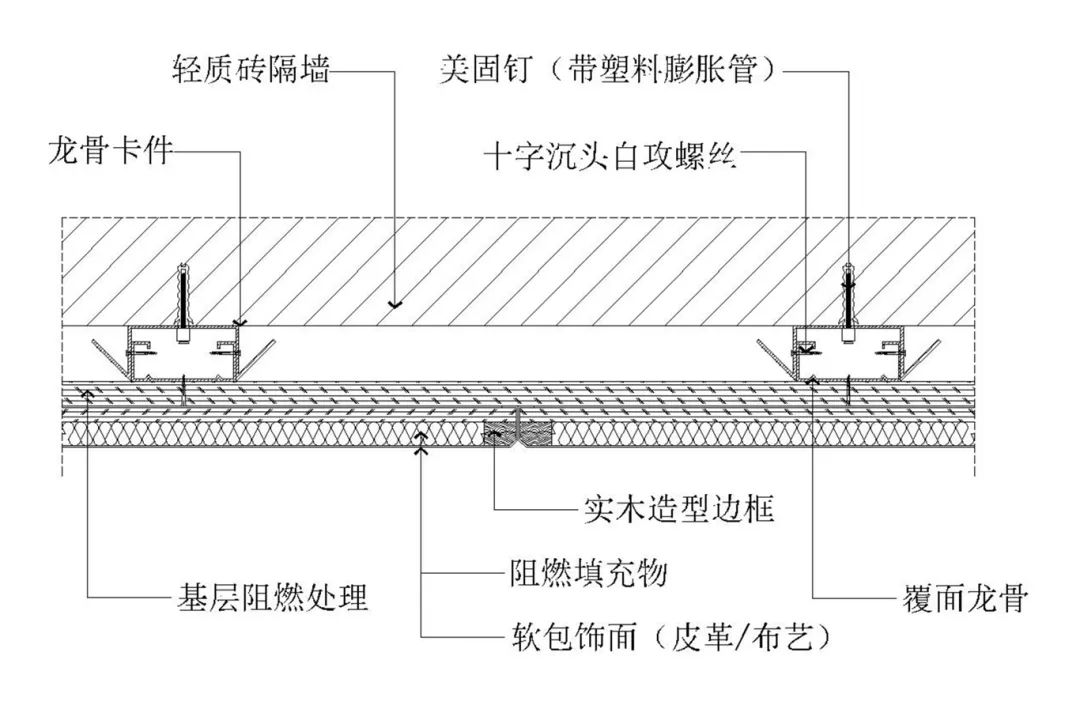

墻面軟包飾面（橫剖/輕質磚墻體）節點示意△

墻面軟包飾面節點三維示意△

12、墻面硬包飾面節點

墻面硬包飾面（橫剖/輕質磚墻體）節點示意△

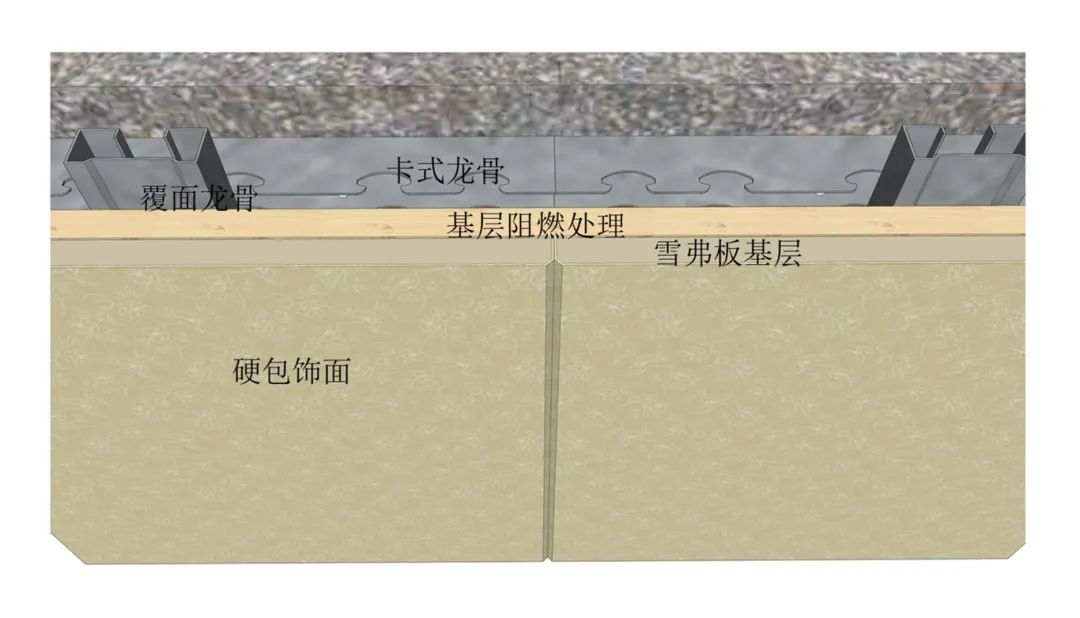

墻面硬包飾面節點三維示意△

13、墻面吸音板節點

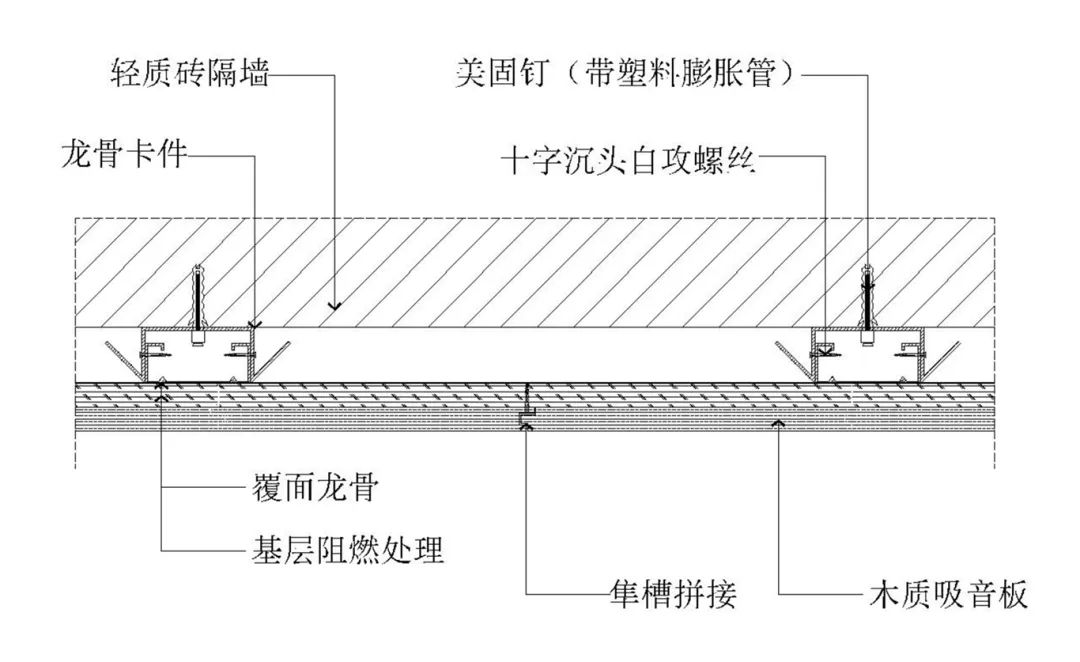

墻面吸音板墻面節點示意△

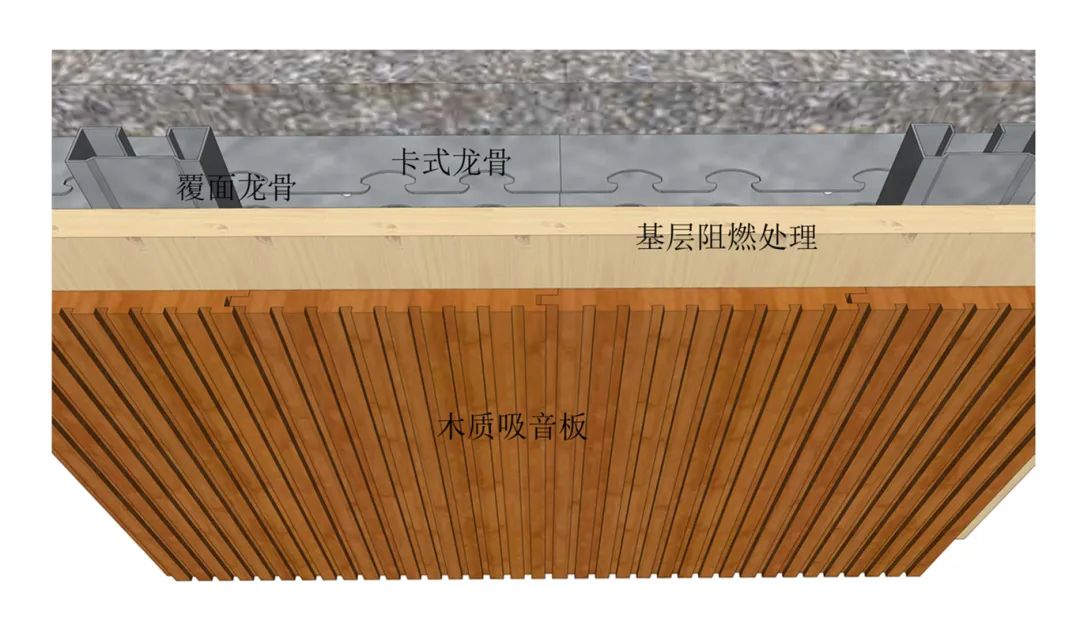

墻面吸音板墻面節點三維示意△

14、玻璃隔墻節點

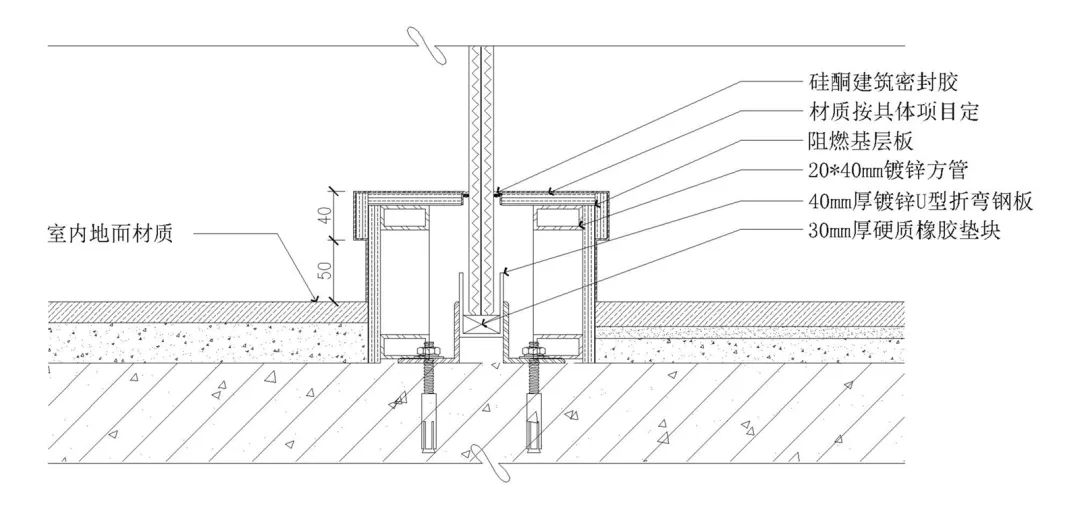

玻璃隔墻節點示意△

玻璃隔墻節點三維示意△

15、鋼架墻節點

鋼架墻節點示意△

鋼架墻節點三維示意△

16、衛生間內外墻體做法

成品鋁邊檢修口加固節點示意△

成品鋁邊檢修口加固節點三維示意△

1）此節點為常規衛生間鋼架墻體單面石材做法；

2）圖紙中標注尺寸為鋼骨架單面封板最小尺寸；

3）鋼架間距可按各項目具體要求及合同情況調整；

4）同時必須符合相關防水標準及衛生間工藝做法。

17、衛生間干濕區墻體做法

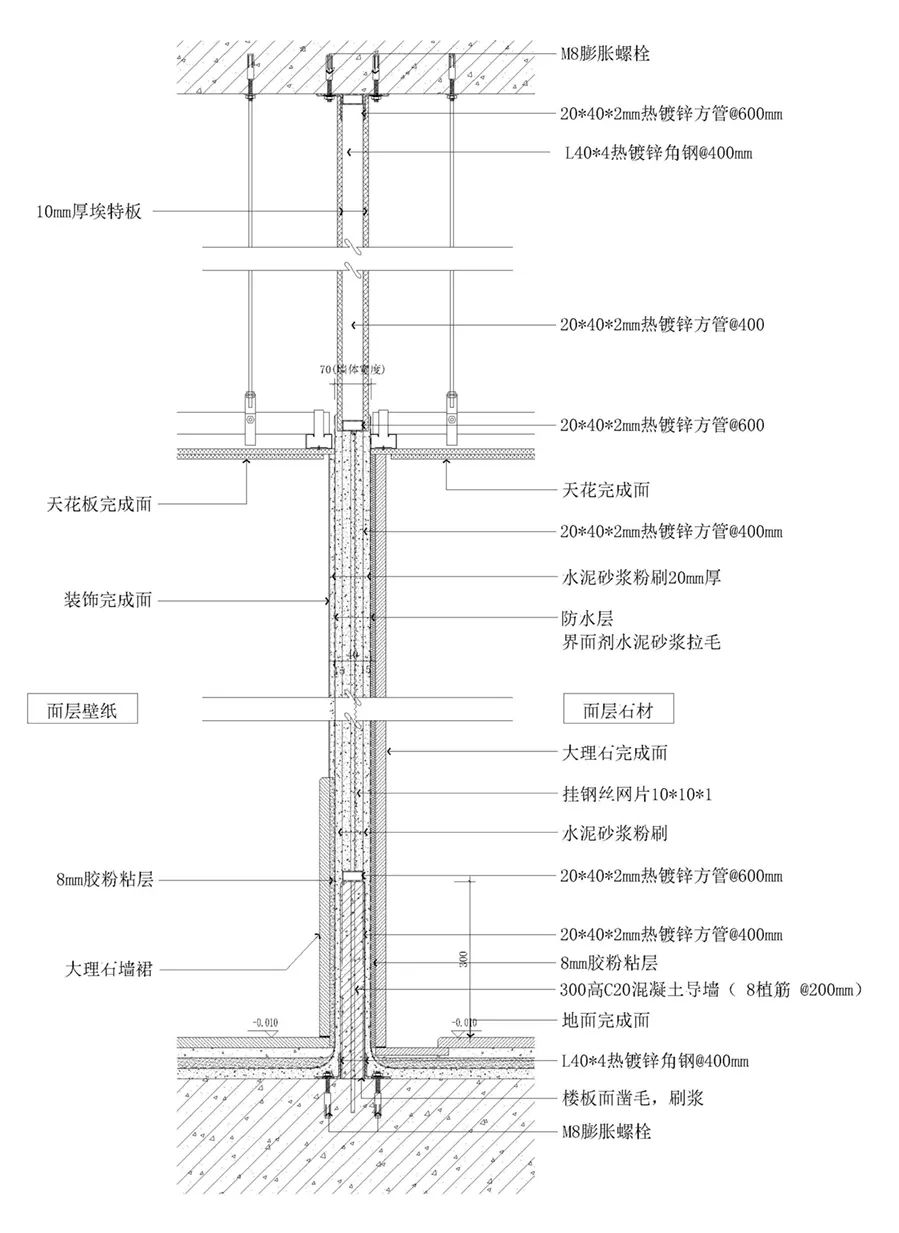

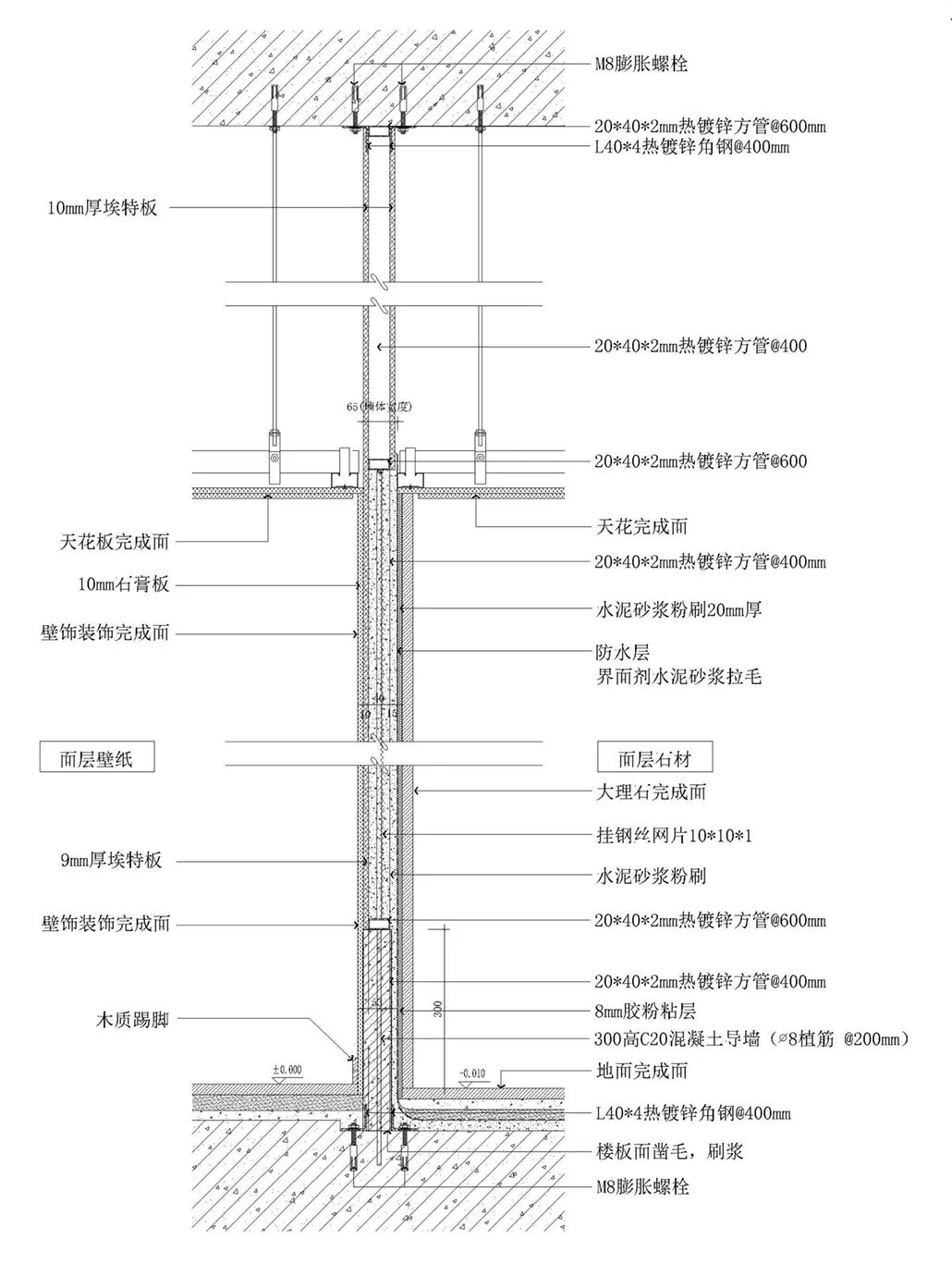

衛生間干濕區墻體做法大樣示意△

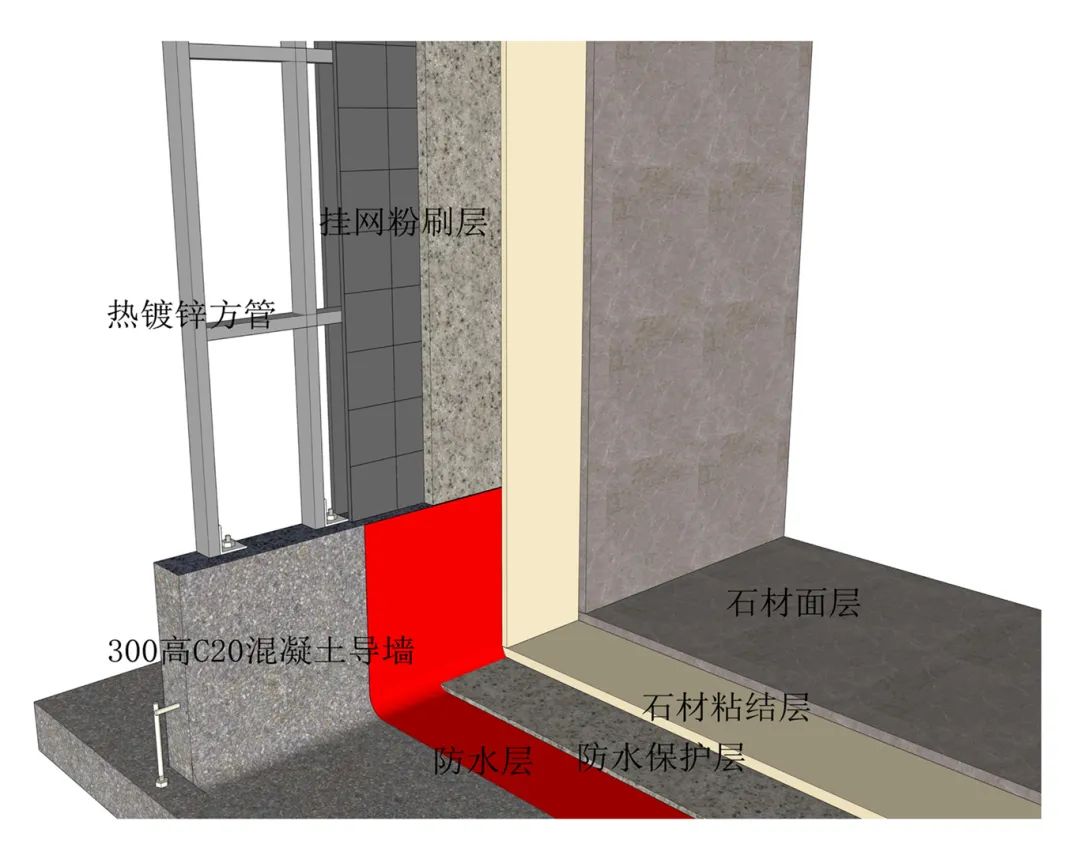

衛生間干濕區墻體做法三維示意△△

1）此節點為常規衛生間鋼架墻體單面石材做法；

2）圖紙中標注尺寸為鋼骨架單面封板最小尺寸；

3）鋼架間距可按各項目具體要求及合同情況調整；

4）必須符合相關防水標準及衛生間工藝做法。

18、輕鋼龍骨與混凝土砌體墻連接

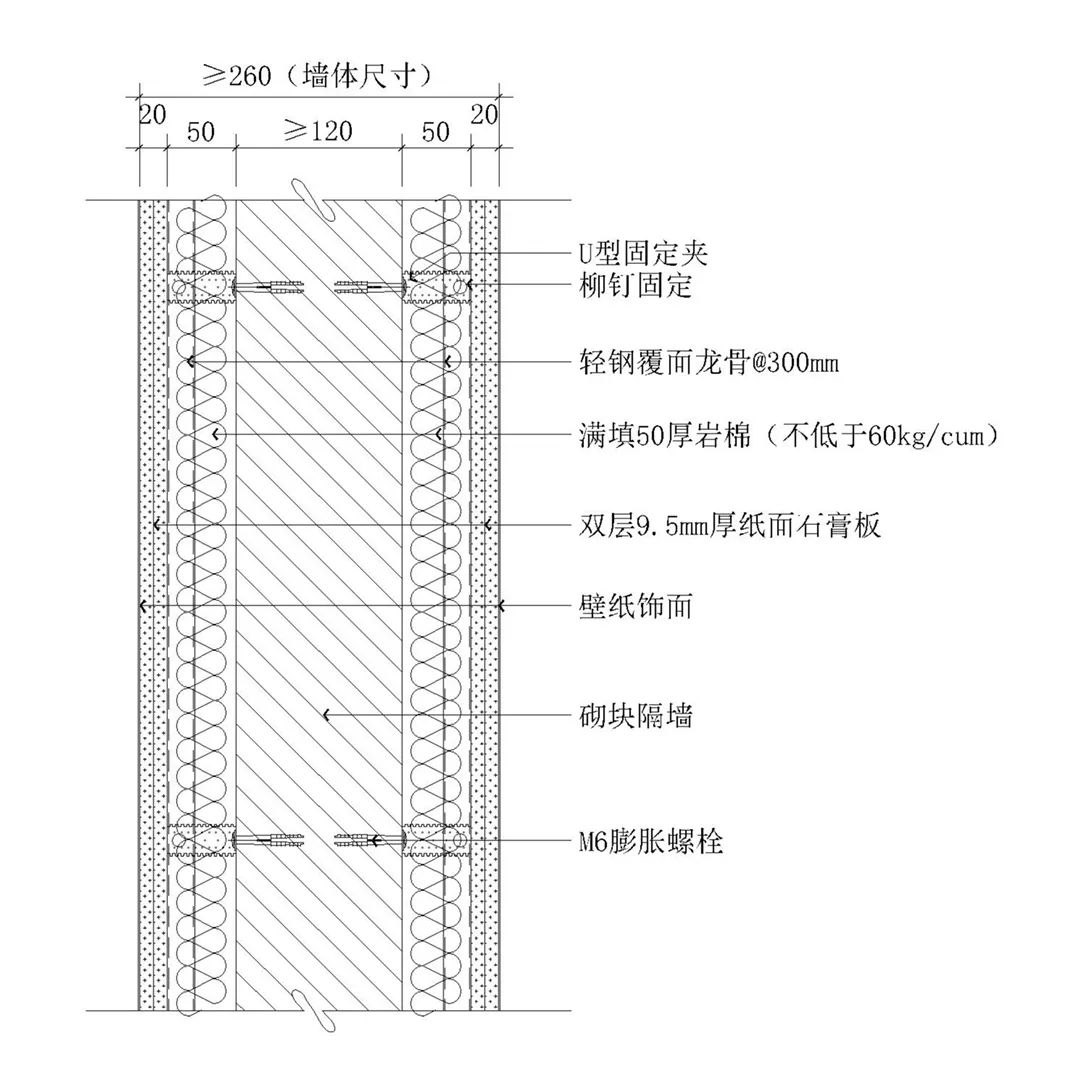

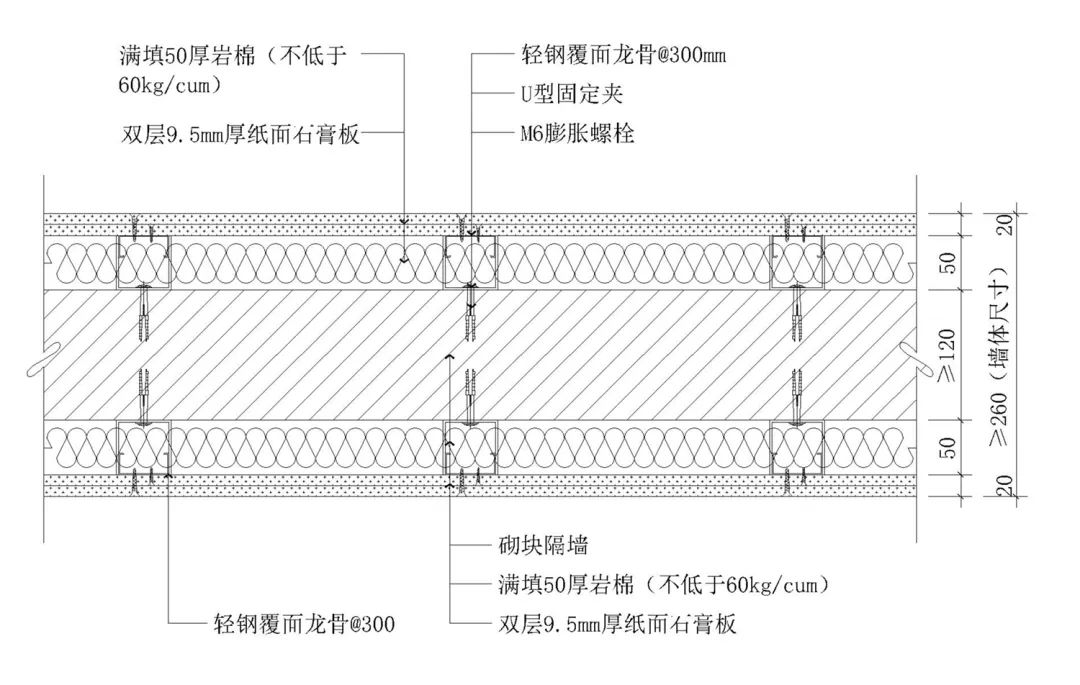

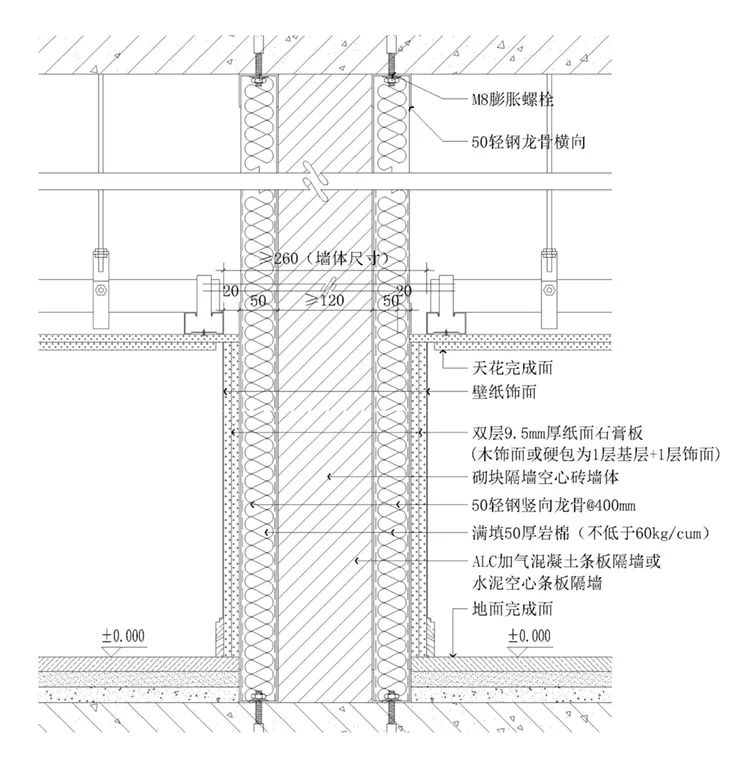

輕鋼龍骨與砌體墻連接（橫剖）節點示意△

輕鋼龍骨與砌體墻連接（豎剖）節點示意△

輕鋼龍骨與砌體墻連接節點三維示意△

1）此節點為輕鋼龍骨與加砌混凝土塊墻體的連接做法，適用于隔墻高度小于 4m 時做法，如面層安裝木飾面或軟硬包可在此基礎上微調；

2）圖紙中標注尺寸為鋼骨架單面封板最小尺寸。

19、管井墻紙暗門做法

管井墻紙暗門做法（橫剖）節點示意△

管井墻紙暗門做法（豎剖）節點示意△

管井墻紙暗門做法節點三維示意△

1）管井門壁紙暗門高度根據實際方案定，確保防火門能自由開啟；壁紙暗門的寬度必須保證管井防火門能開啟 90° 開啟為原則；

2）壁紙暗門門扇內需要預埋20*40鍍鋅方管，并焊接成“口”字型，中間至少加焊一根斜撐，以增加抗變形強度；門扇正面壁紙做法與周邊壁紙相同，反面可貼壁紙或刷白；

3）壁紙暗門四周可選用預留自然縫做法，也可按四周預留 5mm 金屬條需高出完成面3mm 做法施工具體按項目要求；

4）壁紙暗門門扇上部需安裝磁碰，并安裝管井鎖，無需安裝拉手，鎖具安裝位置必須預留足夠寬度實框；

5）為保證雞咀絞固定牢固暗門周邊需增加鋼架固定點，保證雞咀絞固定在鋼架上；

6）按項目實際要求留縫需合理自然滿足實際要求。

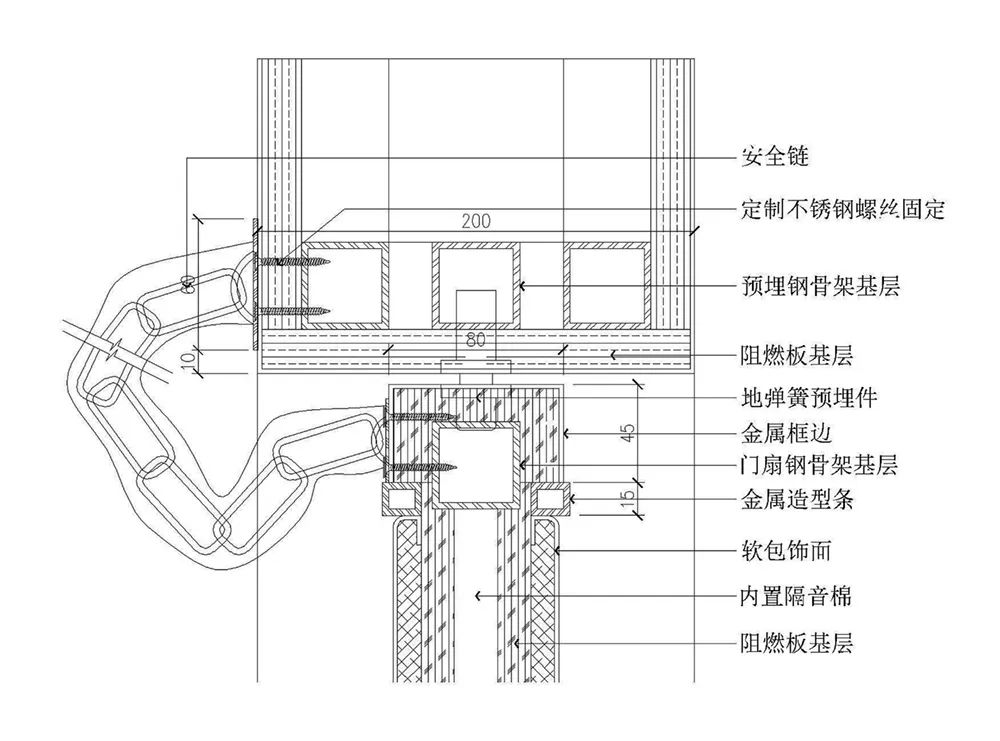

20、管井木飾面暗門做法

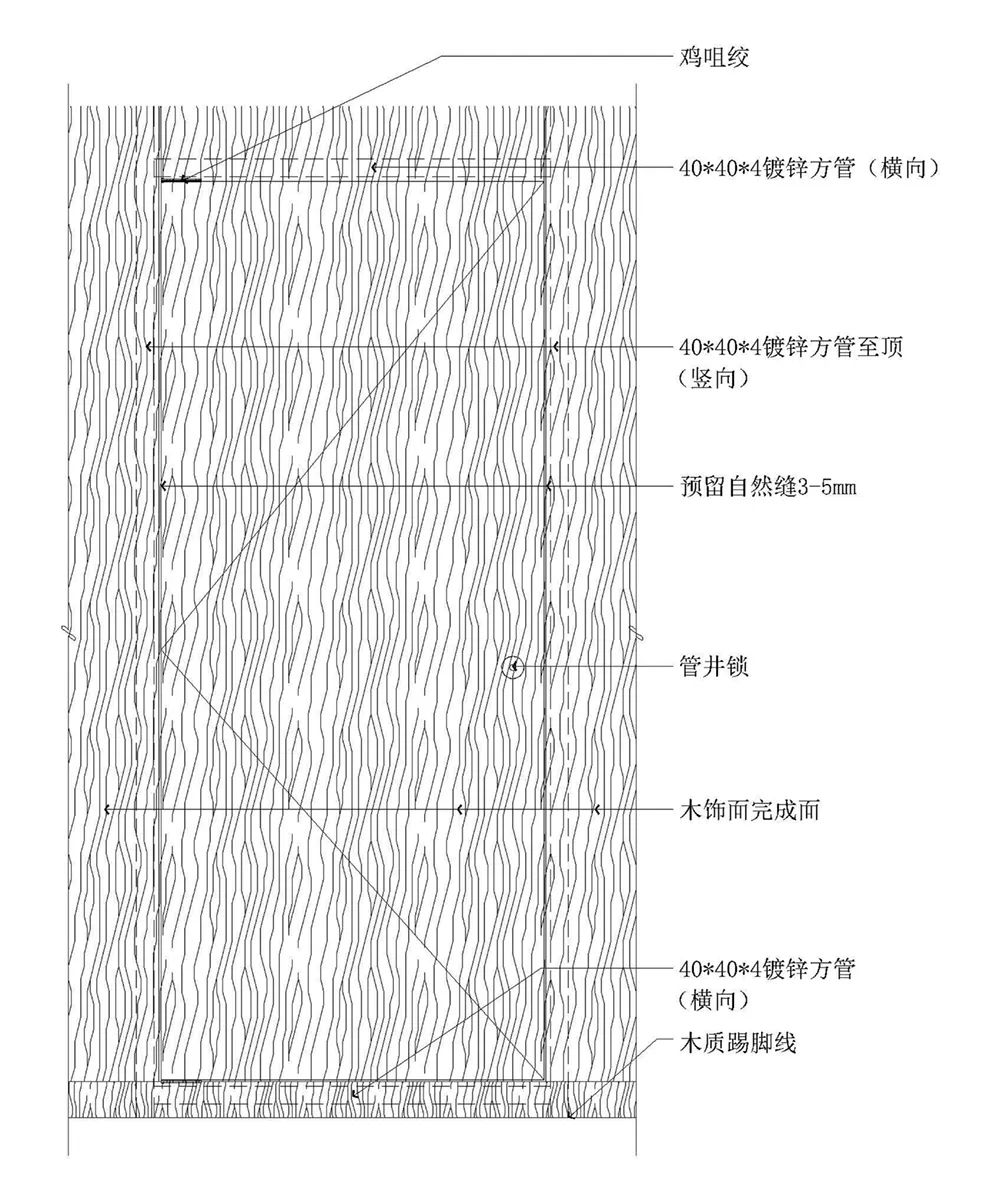

管井木飾面暗門（正立面）節點示意△

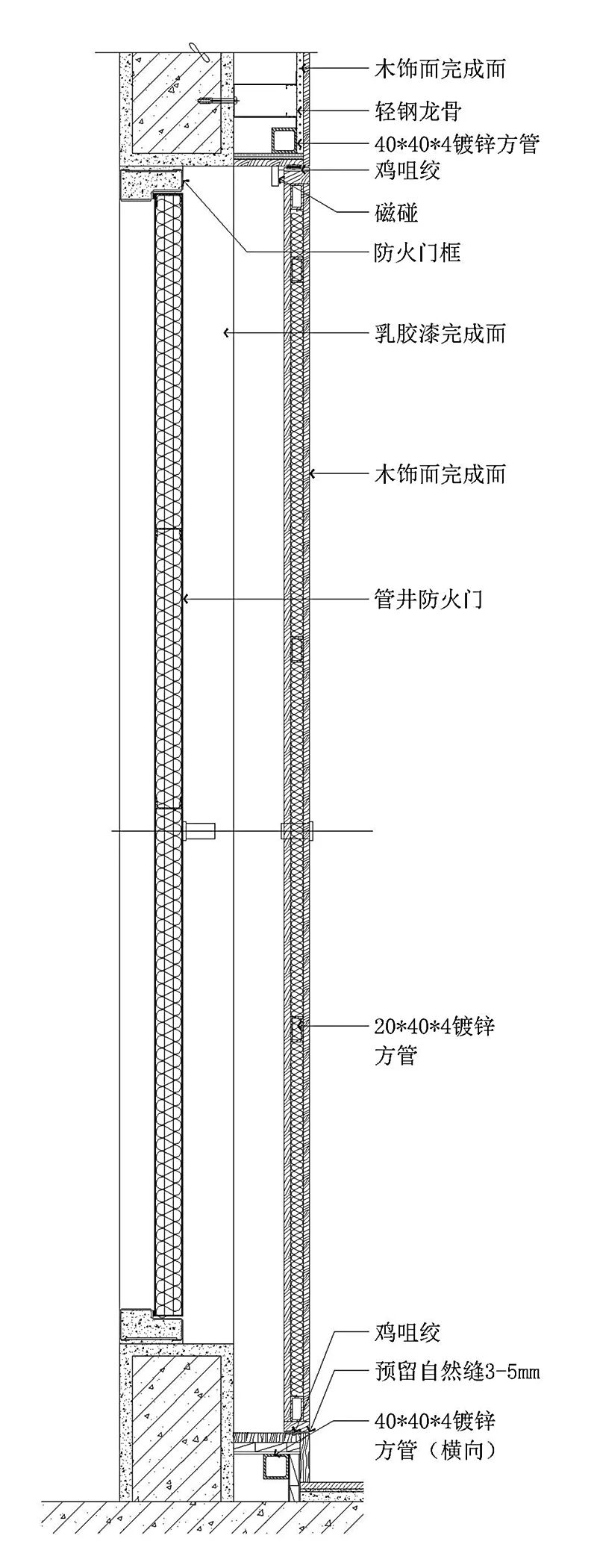

管井木飾面暗門（豎剖）節點示意△

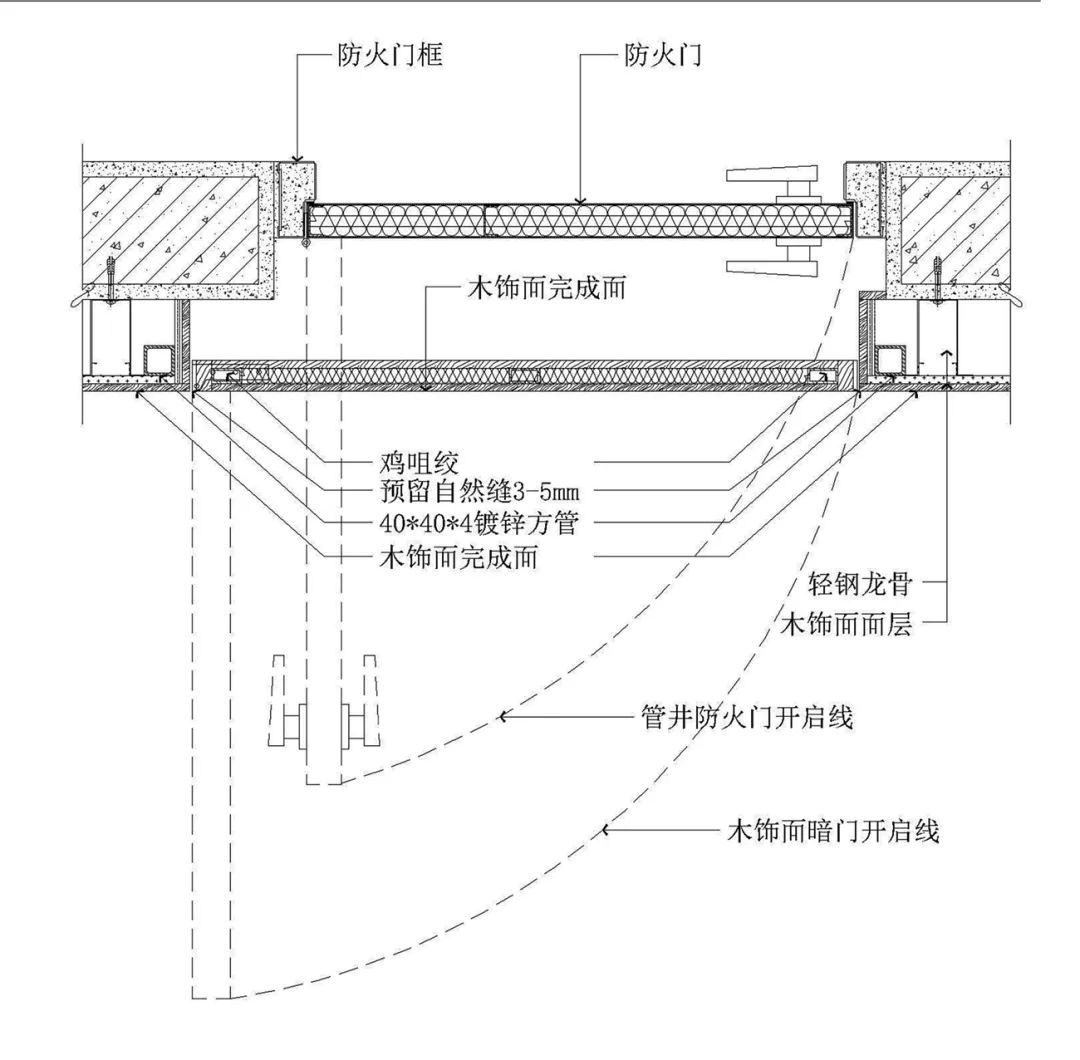

管井木飾面（橫剖）節點示意△

管井木飾面暗門做法節點三維示意△

1）管井門壁紙暗門高度根據實際方案定，確保防火門能自由開啟；壁紙暗門的寬度必須保證管井防火門能開啟 90° 開啟為原則；

2）木質暗門門扇內需要預埋20*40鍍鋅方管，并焊接成“口”字型，中間至少加焊一根斜撐，以增加抗變形強度；門扇正面木飾面做法與周邊木飾面相同，反面可木飾面或刷白；

3）壁木質暗門四周可選用預留自然縫做法，也可按四周預留 5mm 金屬條需高出完成面 3mm 做法施工具體按項目要求；

4）木質暗門門扇上部需安裝磁碰，并安裝管井鎖，無需安裝拉手，鎖具安裝位置必須預留足夠寬度實框；

5）為保證雞咀絞固定牢固暗門周邊需增加鋼架固定點，保證雞咀絞固定在鋼架上；

6）按項目實際要求留縫需合理自然滿足實際要求。

21、管井石材暗門做法

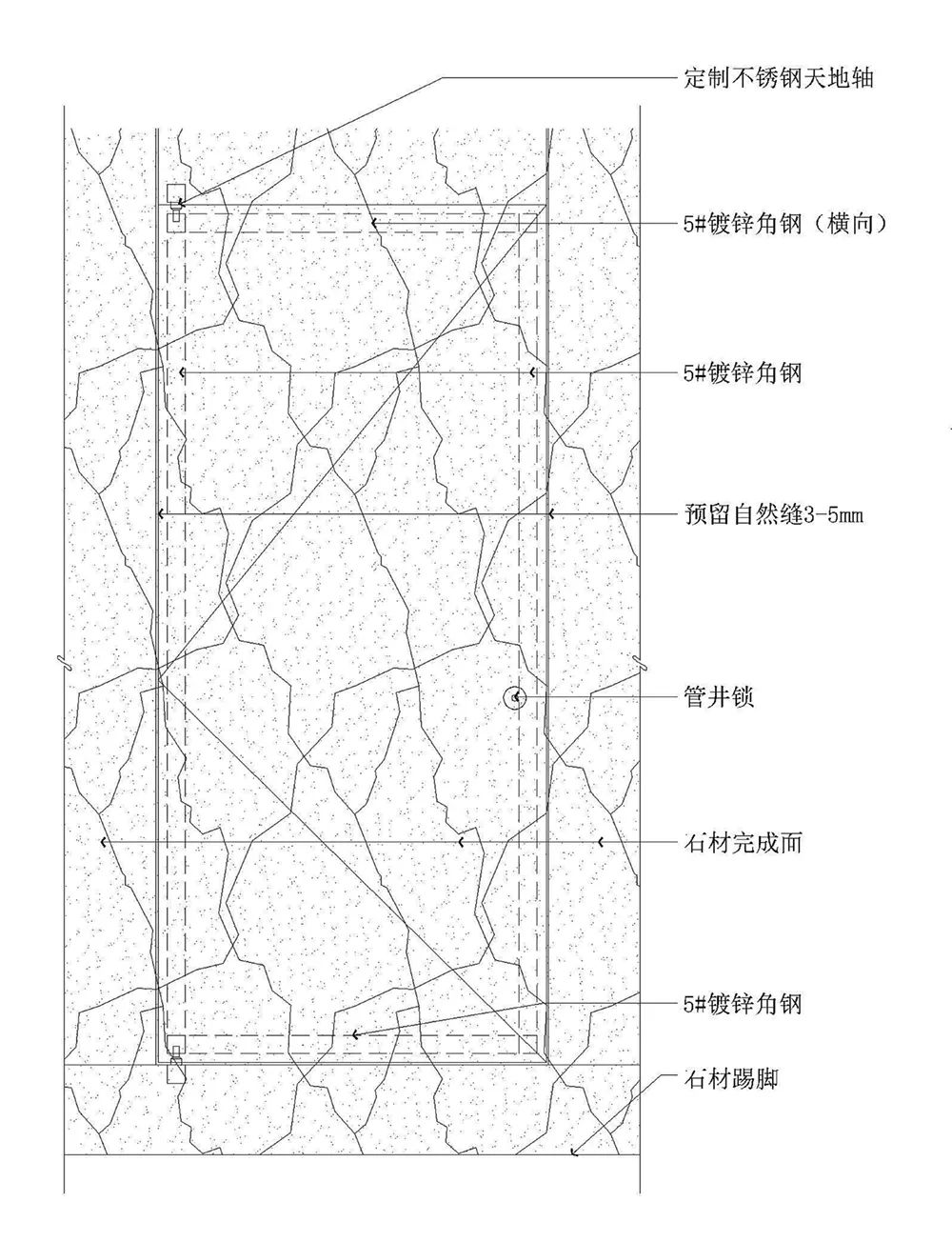

管井石材暗門正立面圖△

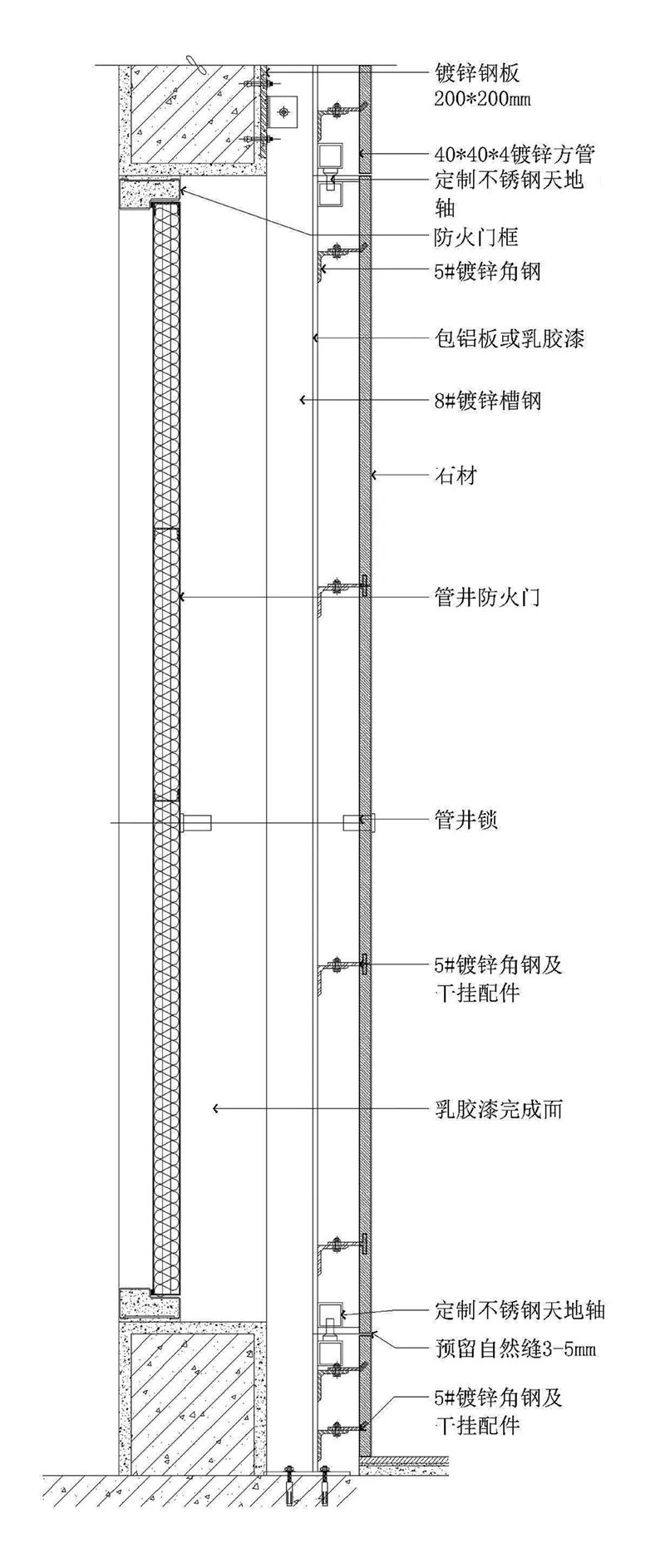

管井石材暗門豎向剖面圖△

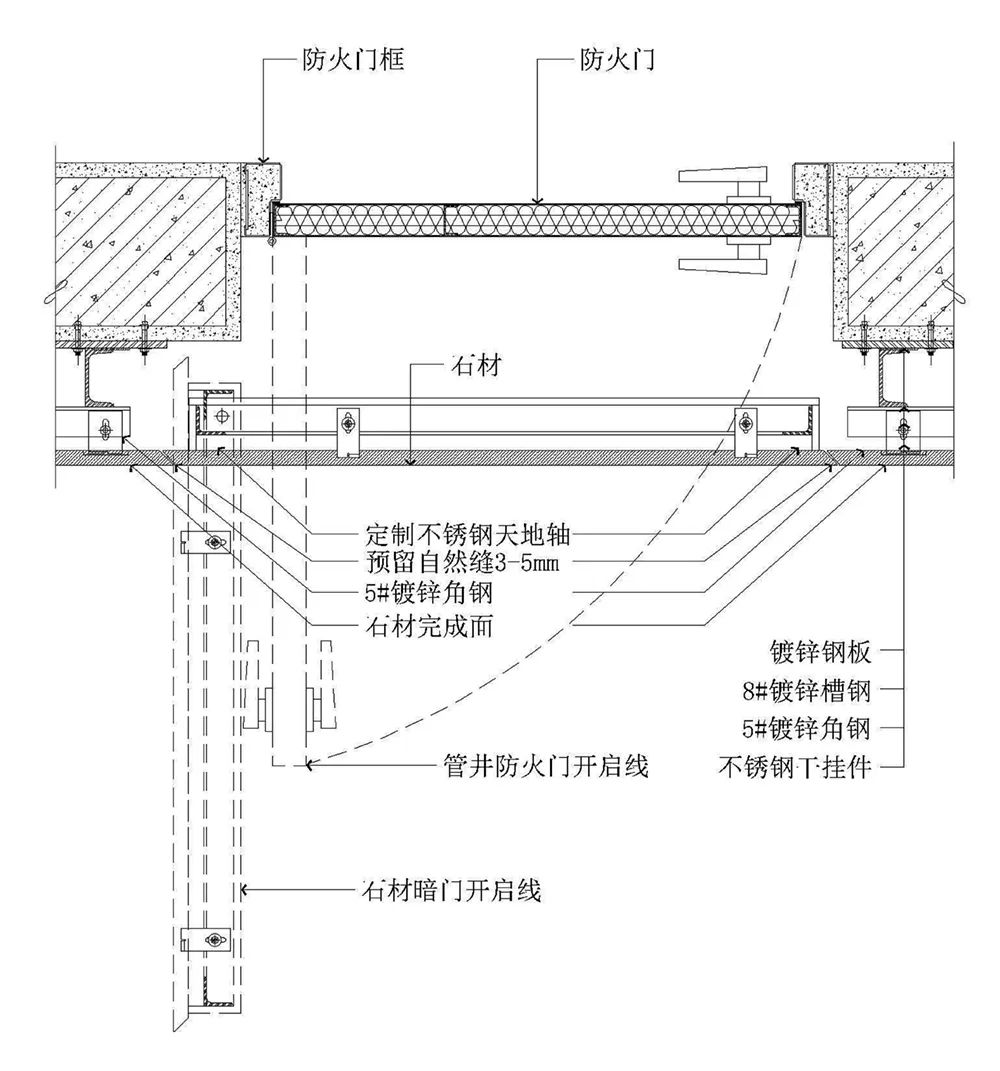

管井石材暗門橫向剖面圖△

管井石材暗門做法三維示意△

1）管井門壁紙暗門高度根據實際方案定，確保防火門能自由開啟；壁紙暗門的寬度必須保證管井防火門能開啟 90° 開啟為原則；

2）暗門鋼架橫向龍骨中間至少加一道橫撐；

3）圖紙中標注的鋼架可結合項目進行優化；

4）木質暗門門扇上部需安裝磁碰，并安裝管井鎖，無需安裝拉手，鎖具安裝位置必須預留足夠寬度實框；

5）天地軸安裝需考慮牢固，開啟方便。

22、暗藏移門節點

暗藏移門節點大樣△

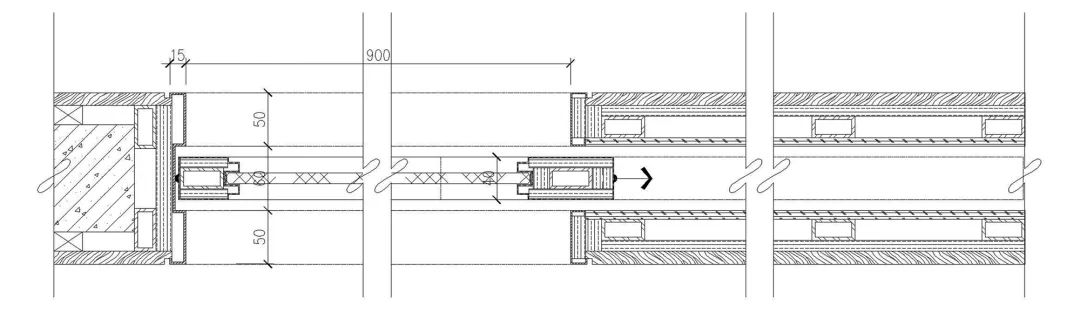

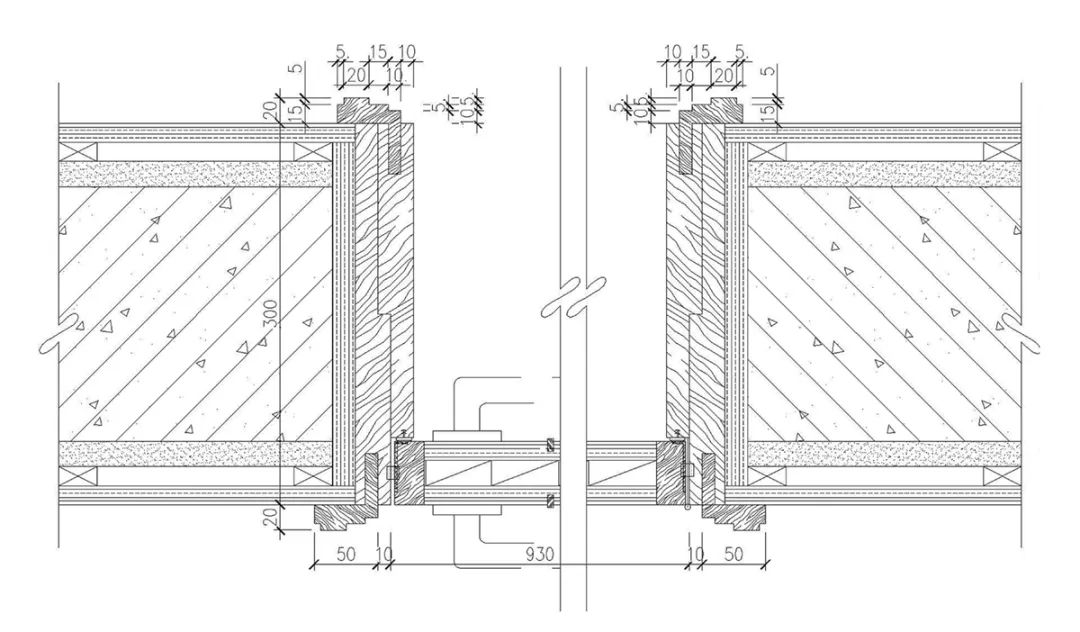

暗藏移門節點大樣橫向剖面圖①△

暗藏移門節點大樣橫向剖面圖②△

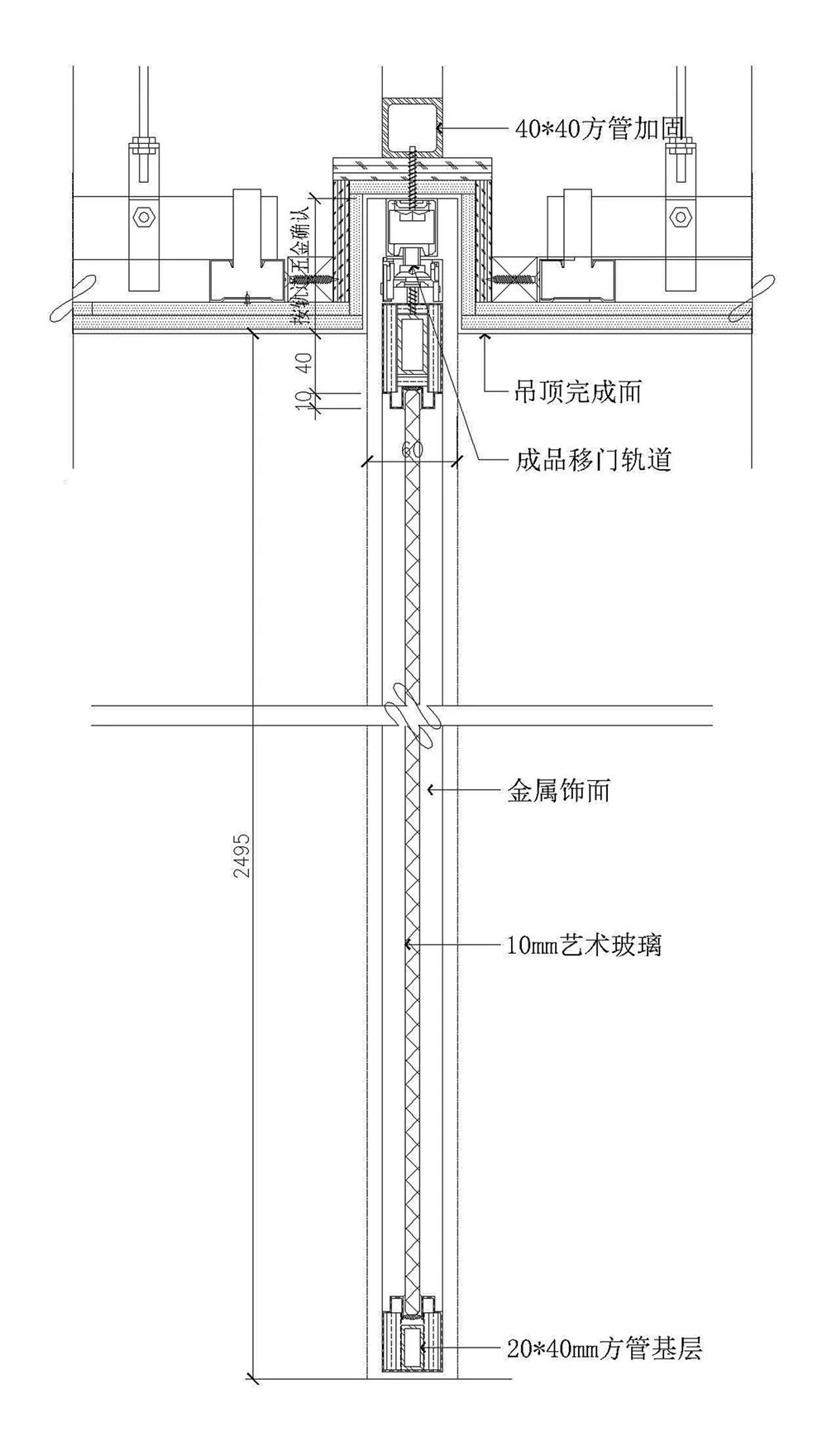

暗藏移門節點大樣豎向剖面圖①△

暗藏移門節點大樣豎向剖面圖②△

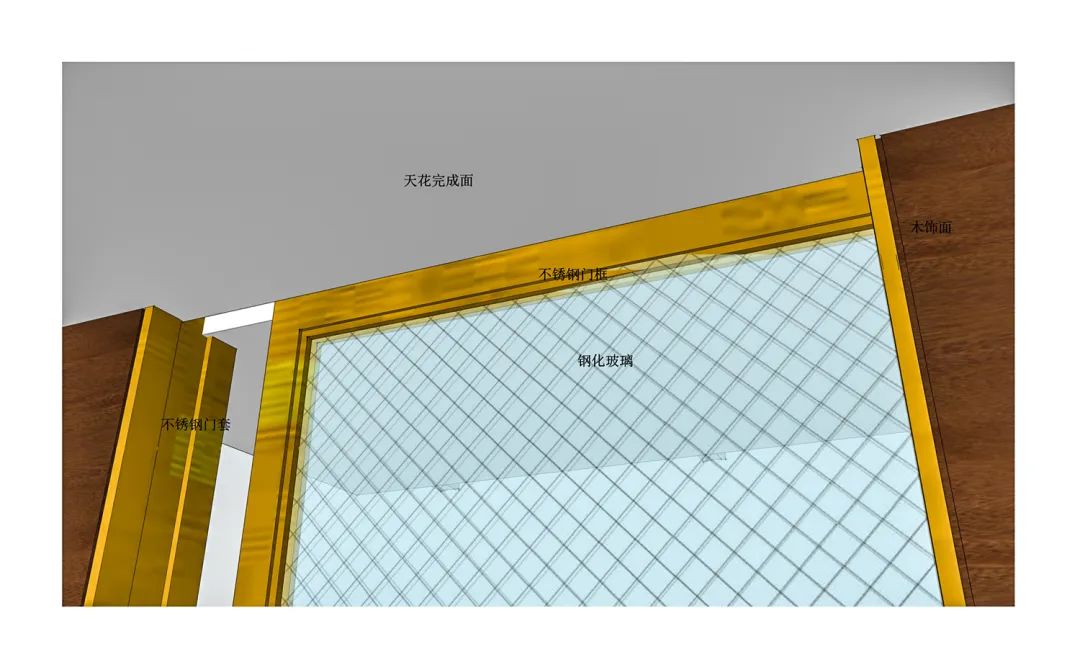

暗藏移門節點做法三維示意△

23、門扇節點

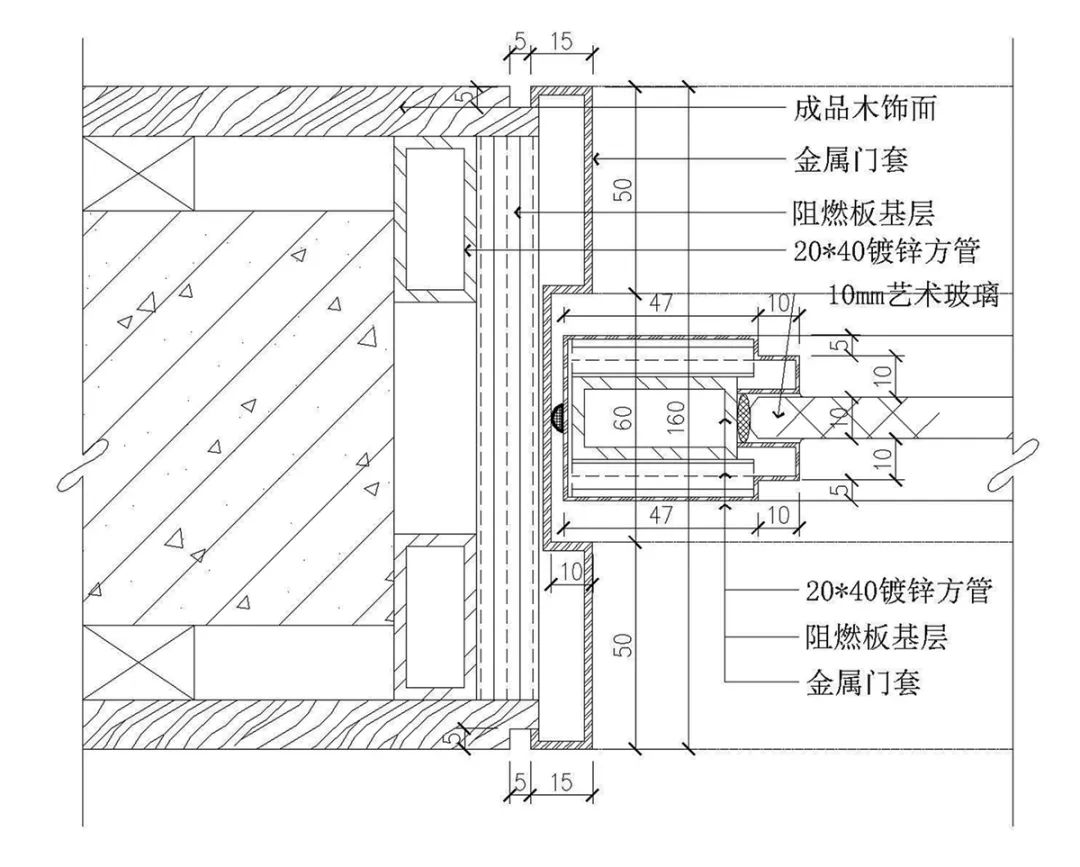

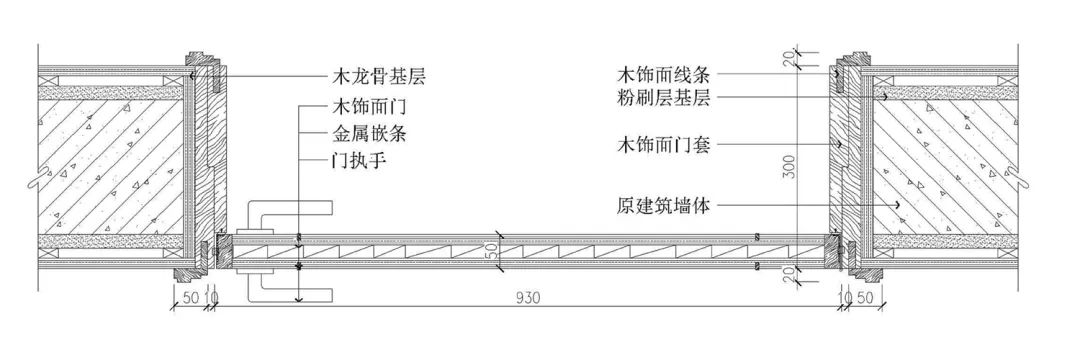

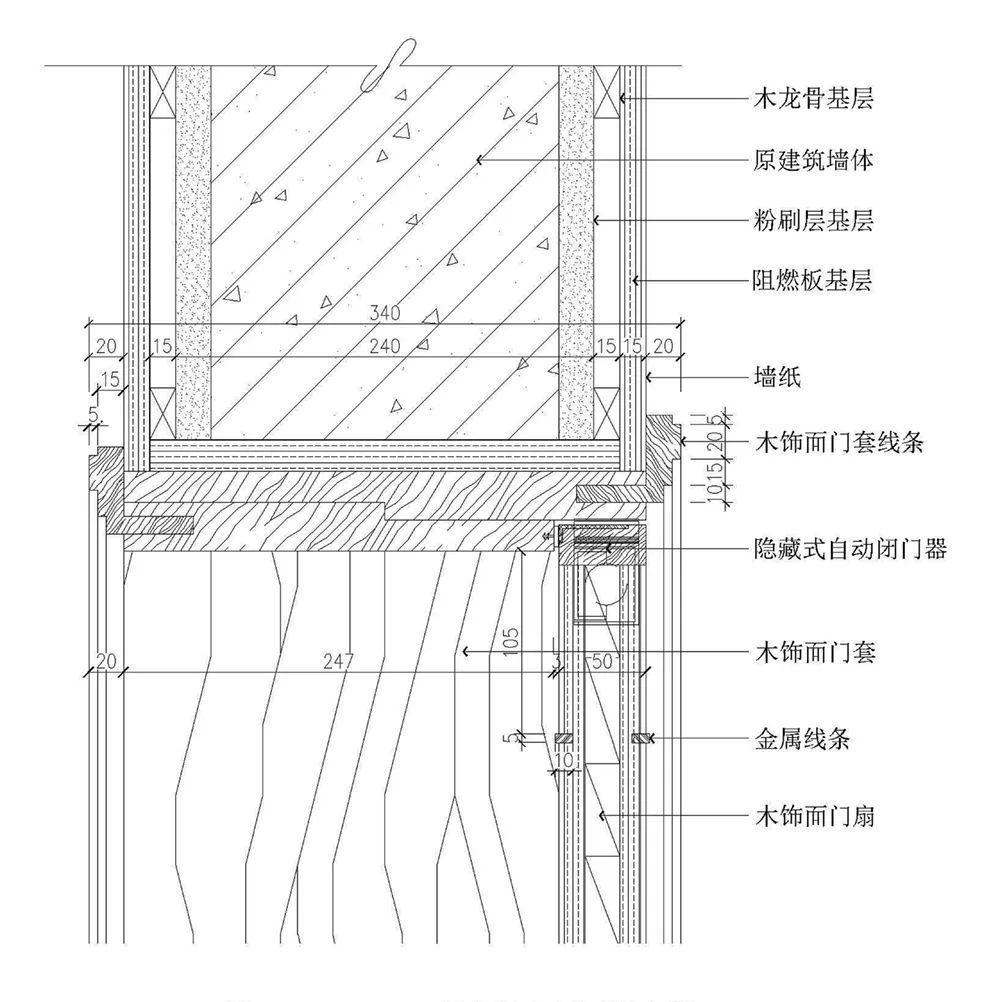

門扇（橫向剖面）節點示意△

門扇（橫向剖面）節點示意△

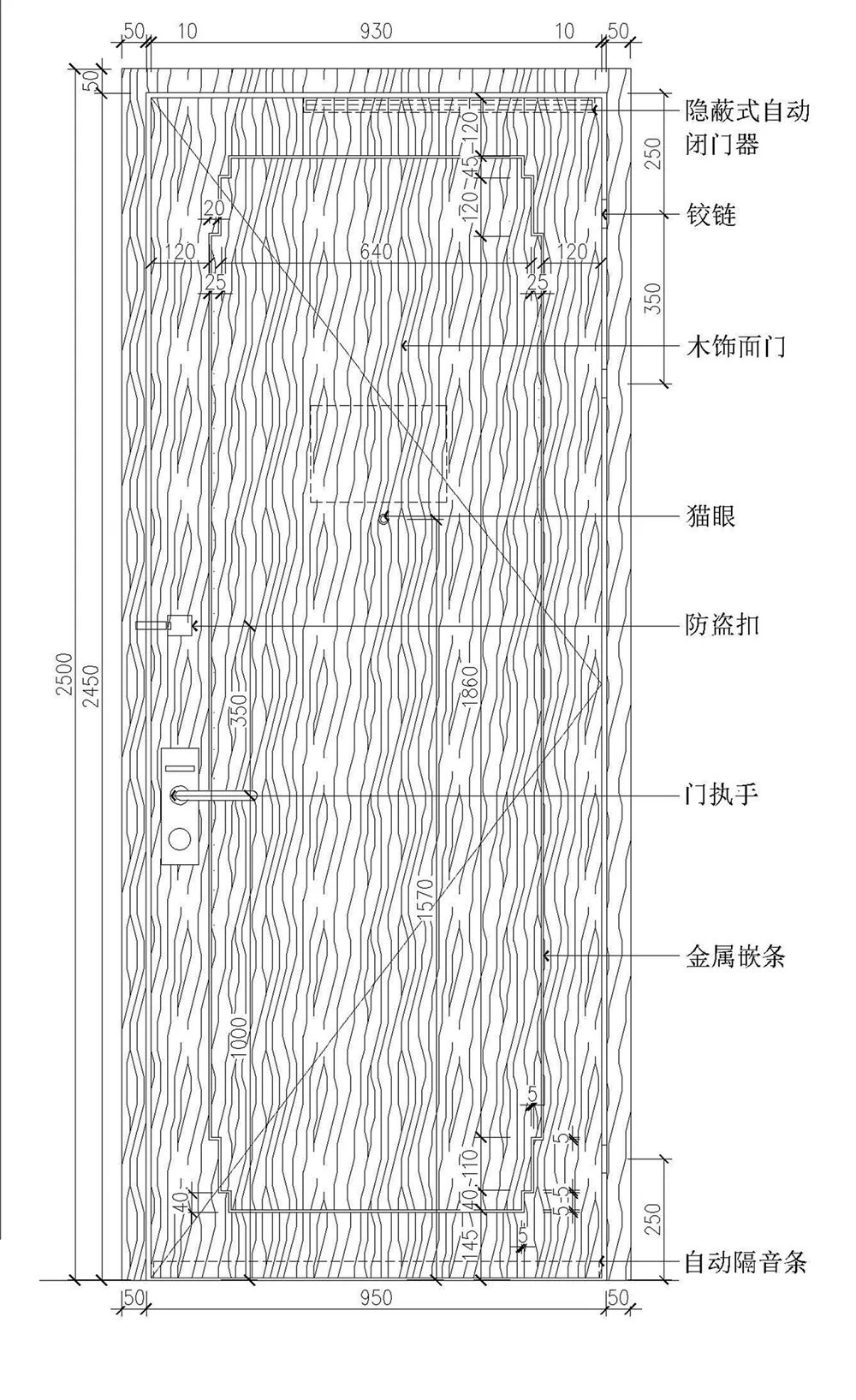

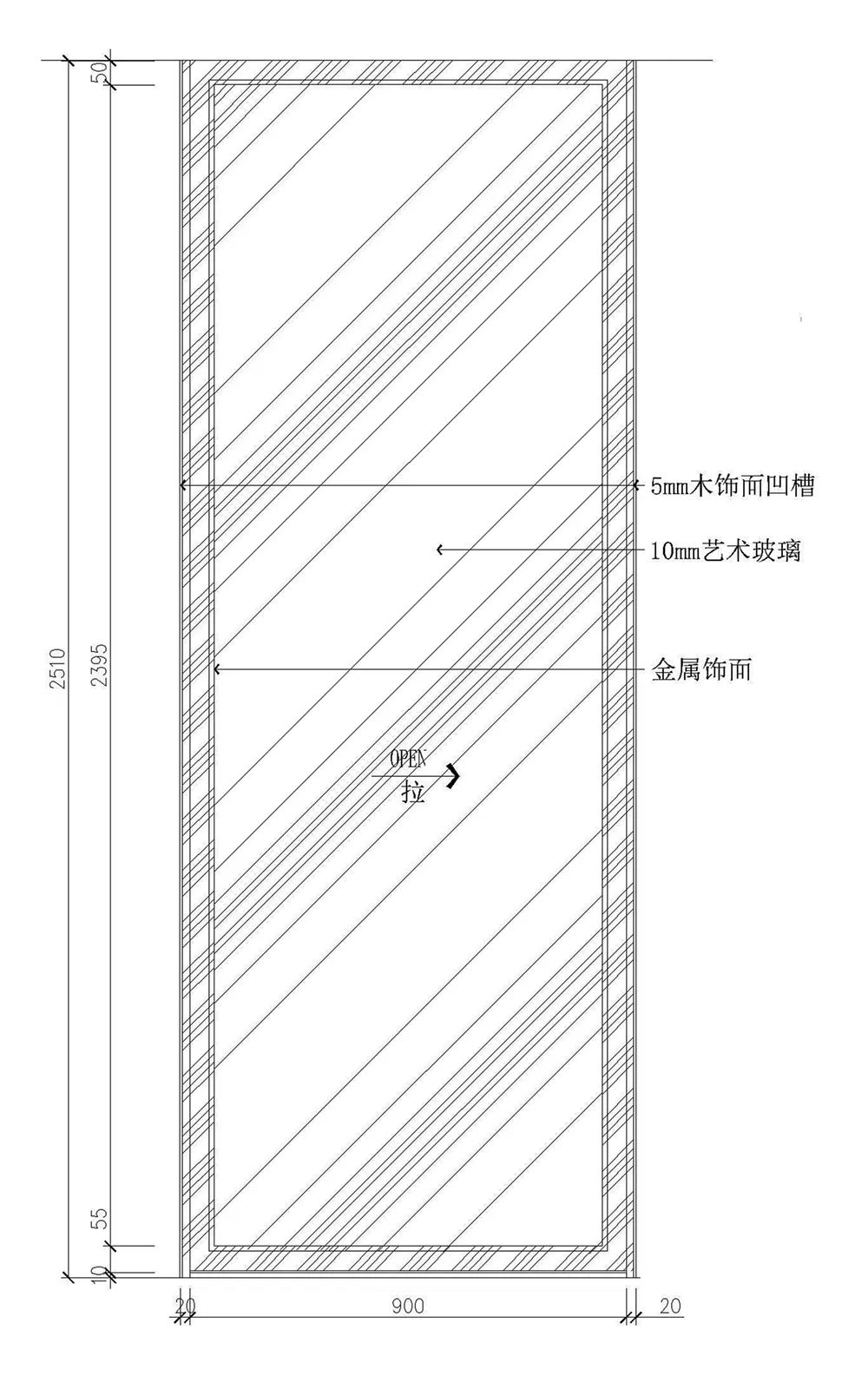

門扇（正立面）節點示意△

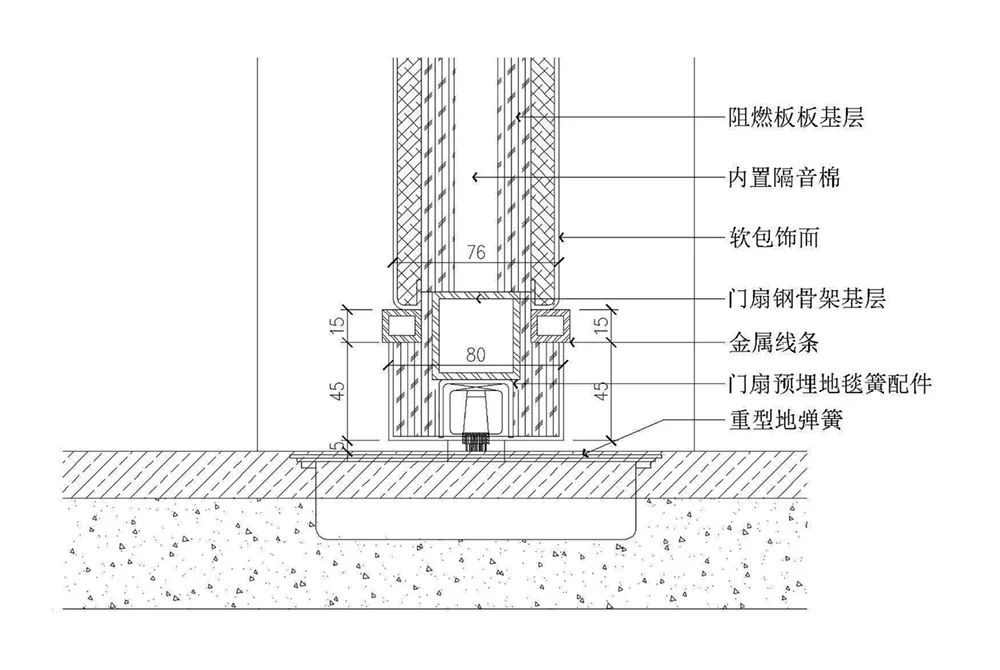

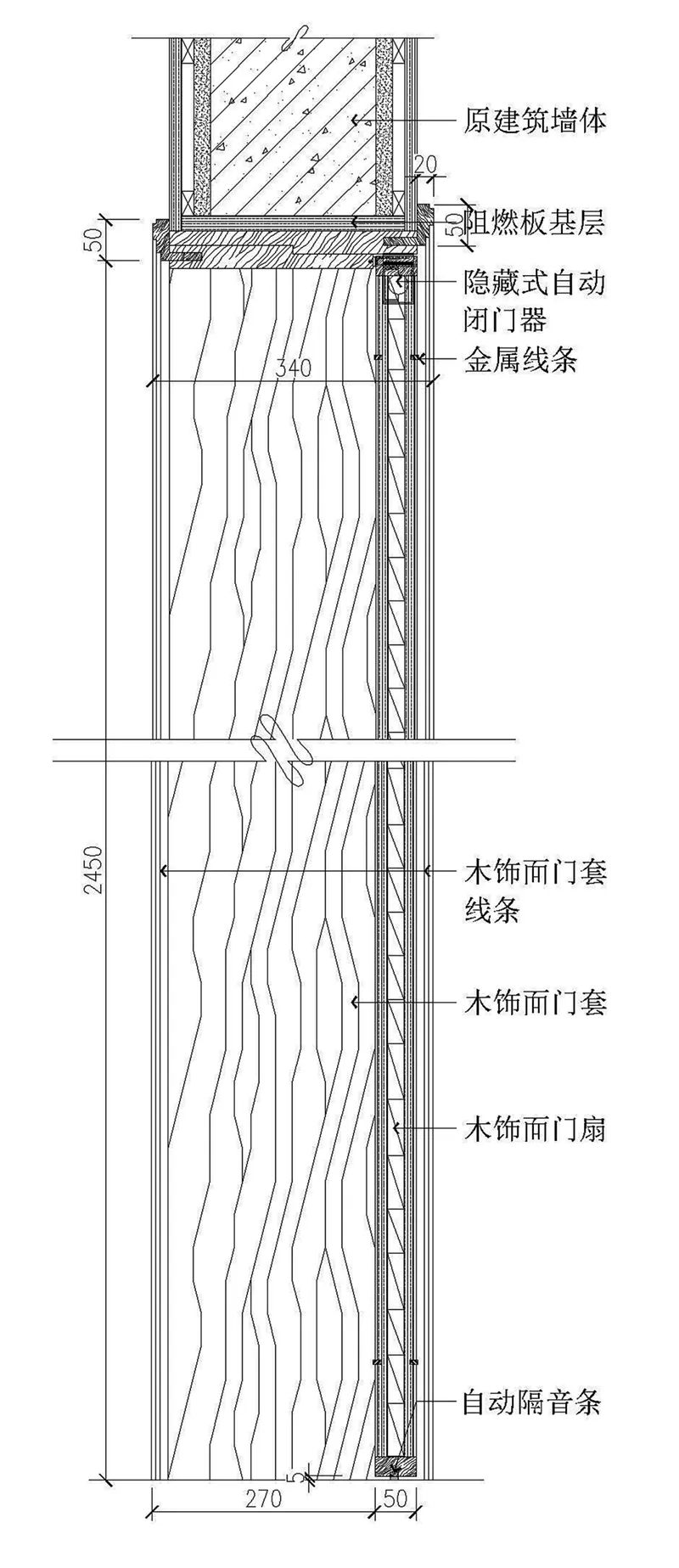

門扇（豎向剖面）節點示意△

門扇（豎向剖面）節點示意△

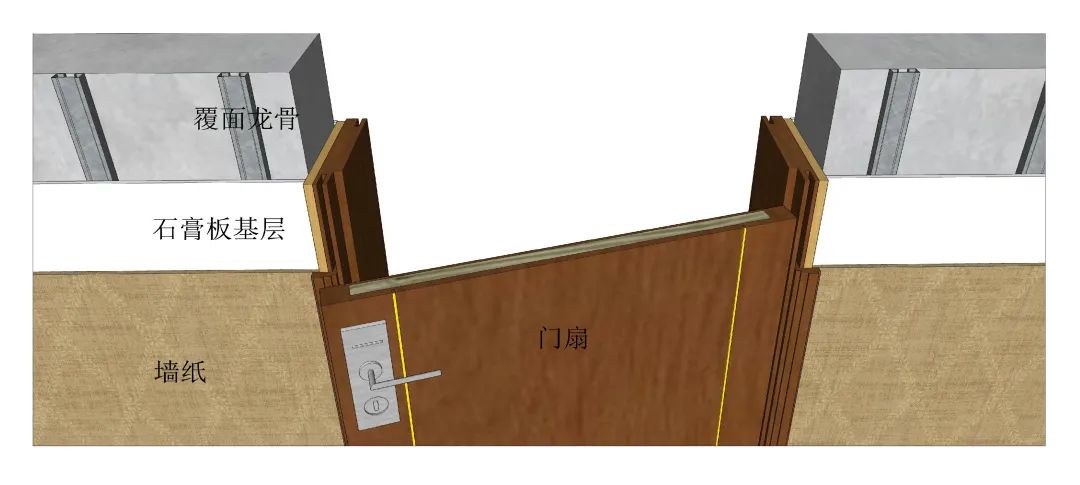

門扇節點三維示意△

24、超高門門扇節點

超高門門扇節點大樣△

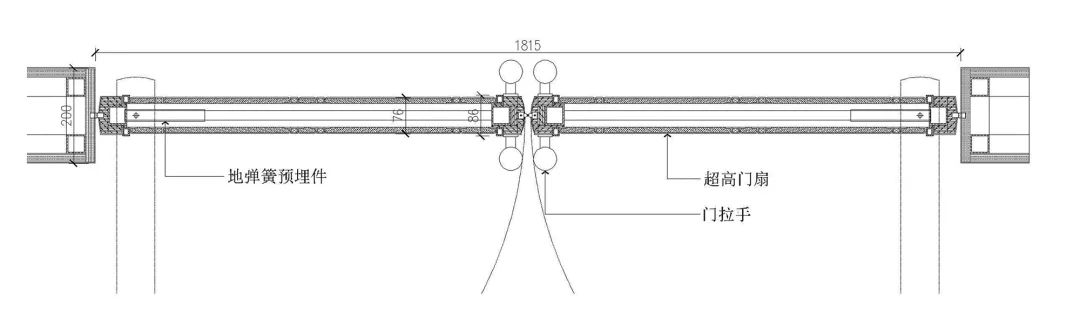

超高門大樣橫向剖面圖△

超高門門扇大樣豎向剖面圖①△

超高門門扇大樣豎向剖面圖②△

超高門門扇豎向剖面圖大樣△

超高門門扇節點做法三維示意△

25、吊裝玻璃節點

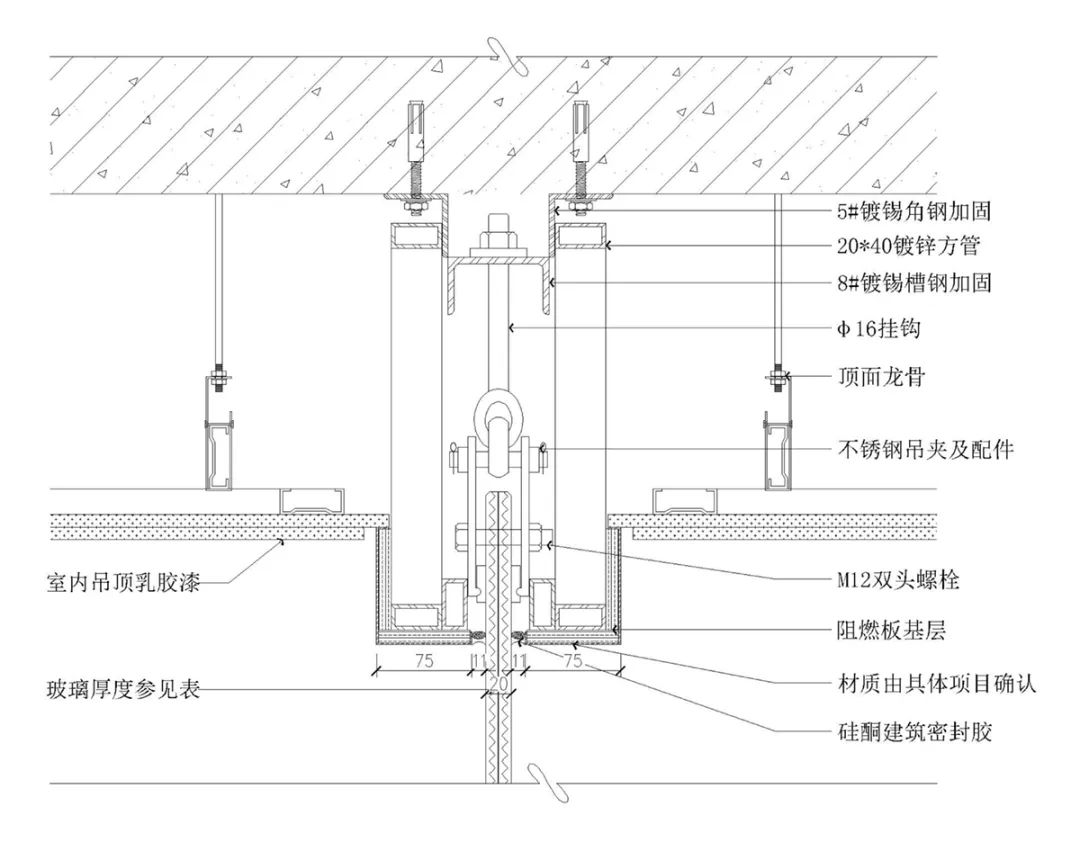

吊裝玻璃（豎向）節點節點示意△

吊裝玻璃（豎向）節點節點示意△

吊裝玻璃節點三維示意△

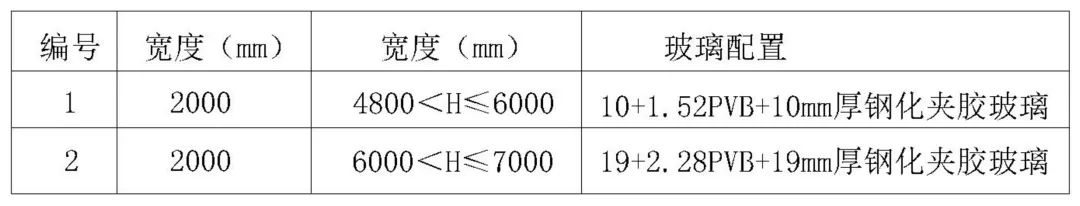

1、此節點應對應相應的計算書：“ 吊掛玻璃室內隔斷(夾膠玻璃)設計計算書”。高大玻璃安裝前需做結構復核，并交相關單位審核；

2）此節點工藝做法，可以根據不同項目確定尺寸值；

3）高強化化學螺栓必須固定于結構梁上。如特殊需出具相應的計算書。

26、玻璃欄桿節點

玻璃欄桿（豎剖）節點示意△

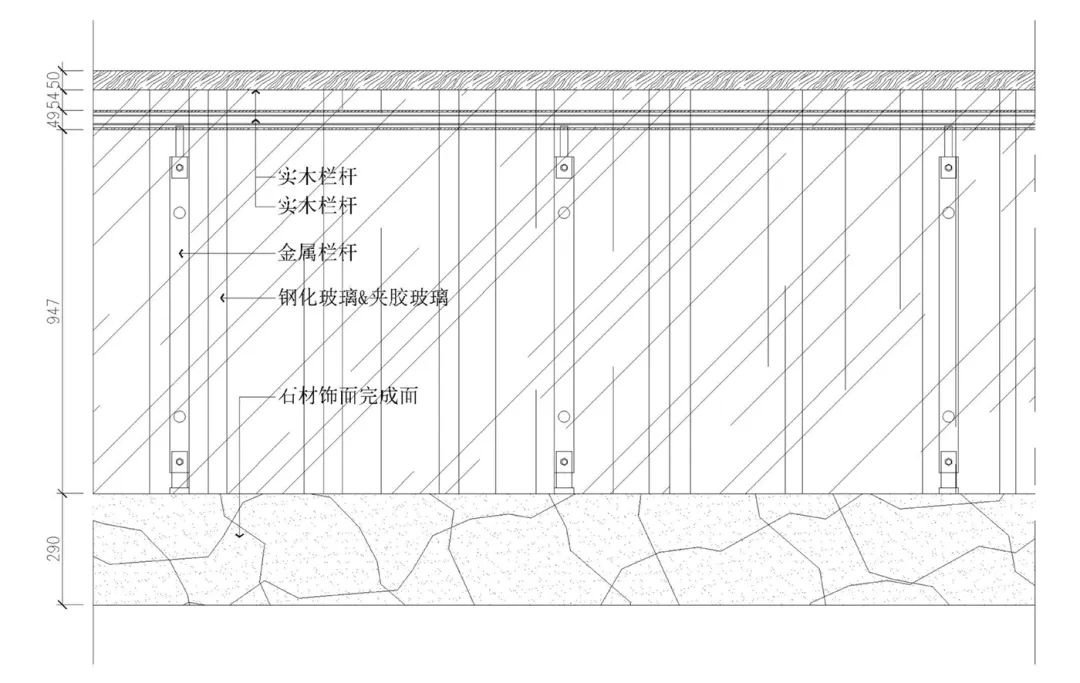

玻璃欄桿節點示意△

玻璃欄桿節點三維示意△

03

地面工程關鍵節點做法

1、地毯工藝做法

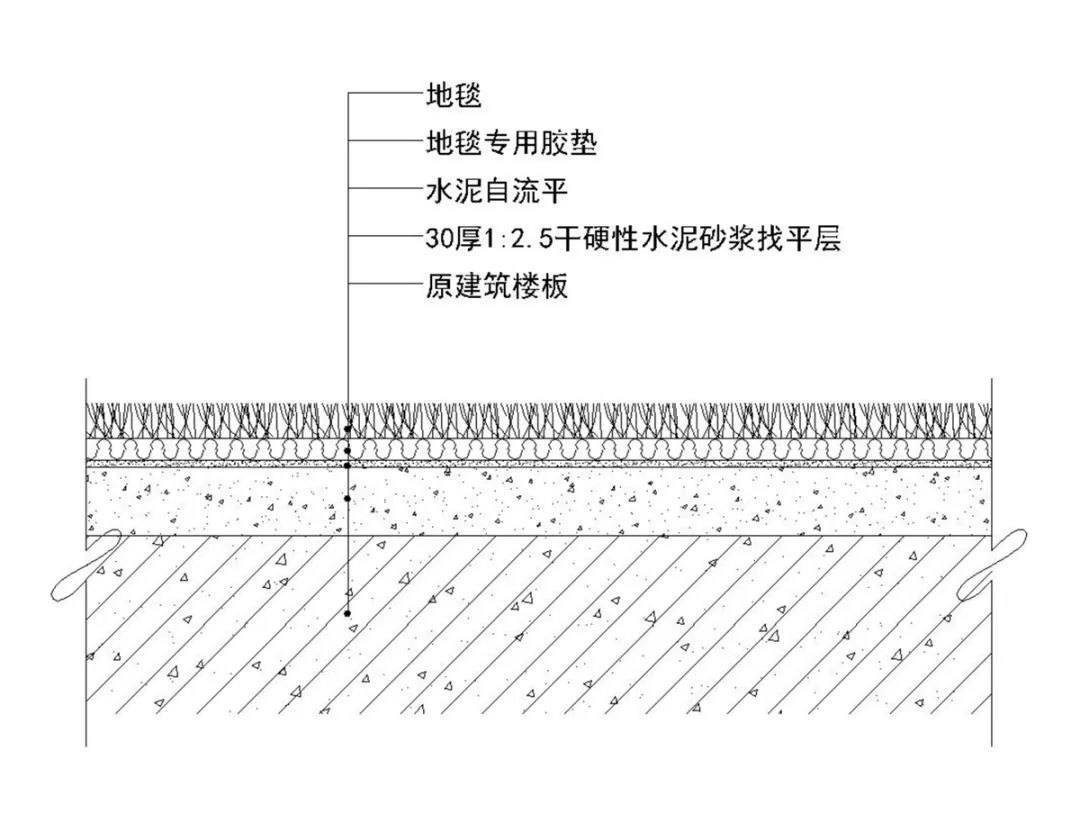

地毯工藝做法節點示意△

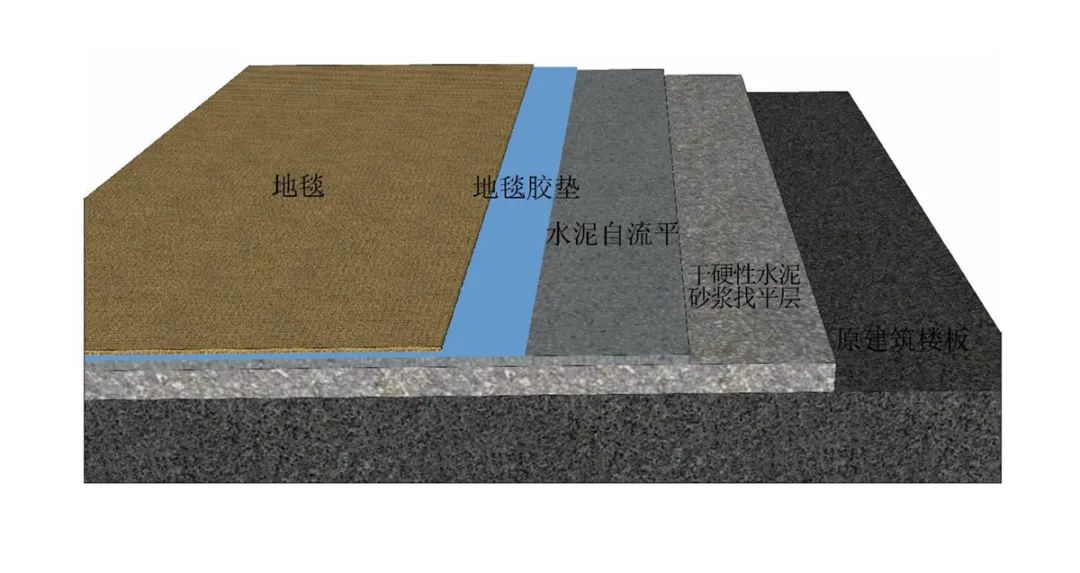

地毯工藝做法節點三維示意△

1）該節點圖適用于滿鋪地毯工藝做法；

2）地毯須塞入踢腳線底部；

3）根據地毯絨毛長度控制地毯與地面完成而的尺寸關系，針織地毯建議高出硬質材料5mm，以便達到踩踏后平整度一致；

4）須提前與廠家溝通地毯膠墊厚度，然后與班組交底找平后預留高度；

5）局部地區成本考慮木地板過門條，自流平施工工藝可以采取地面水泥砂漿磨平施工做法代替；

6）鋪設完成后立即進行成品保護。

2、方塊地毯工藝做法

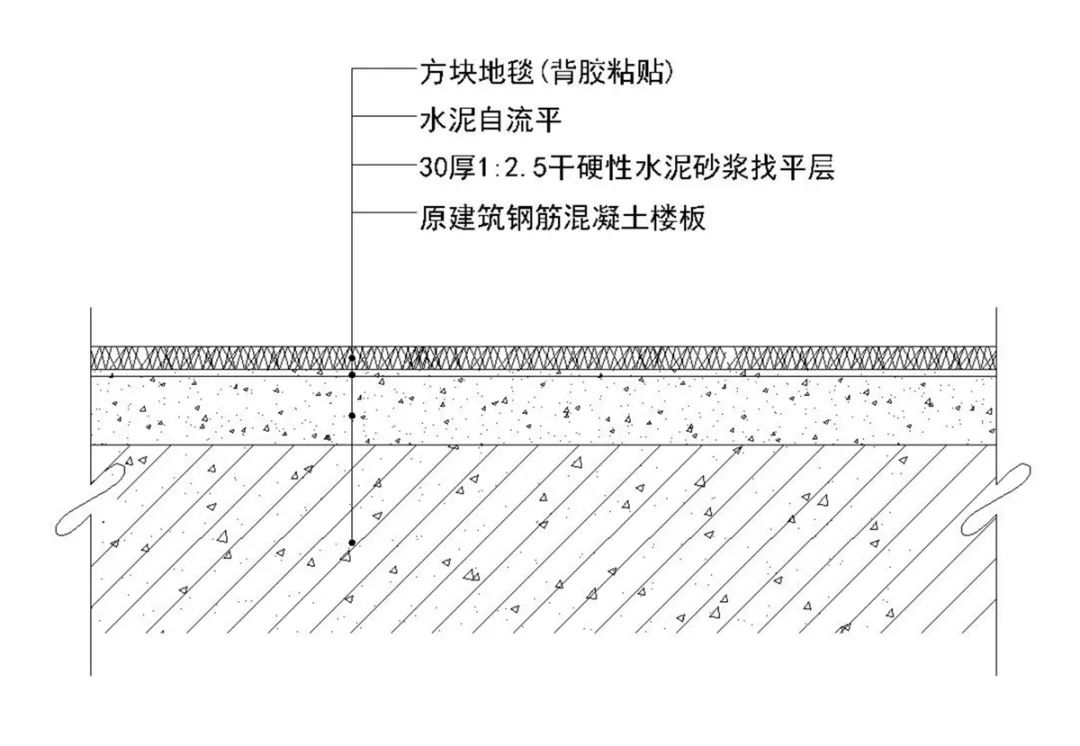

方塊地毯工藝做法節點示意△

方塊地毯工藝做法節點三維示意△

1）該節點圖適用于一般塊毯工藝做法，如為架空地板鋪貼參照后期補充節點施工；

2）方塊毯須塞入踢腳線底部；

3）鋪貼前應首先清理基層，完成后立即做成品保護；

4）局部地區成本考慮，自流平施工工藝可以采取地面水泥砂漿磨平施工做法代替。

3、地毯與地板收口工藝做法

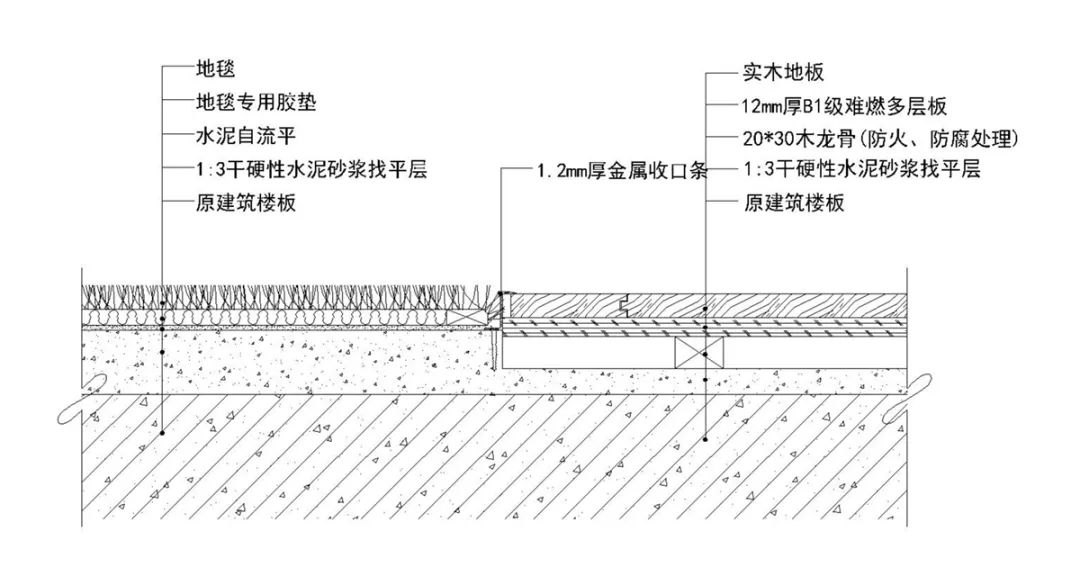

地毯與地板收口工藝做法節點示意△

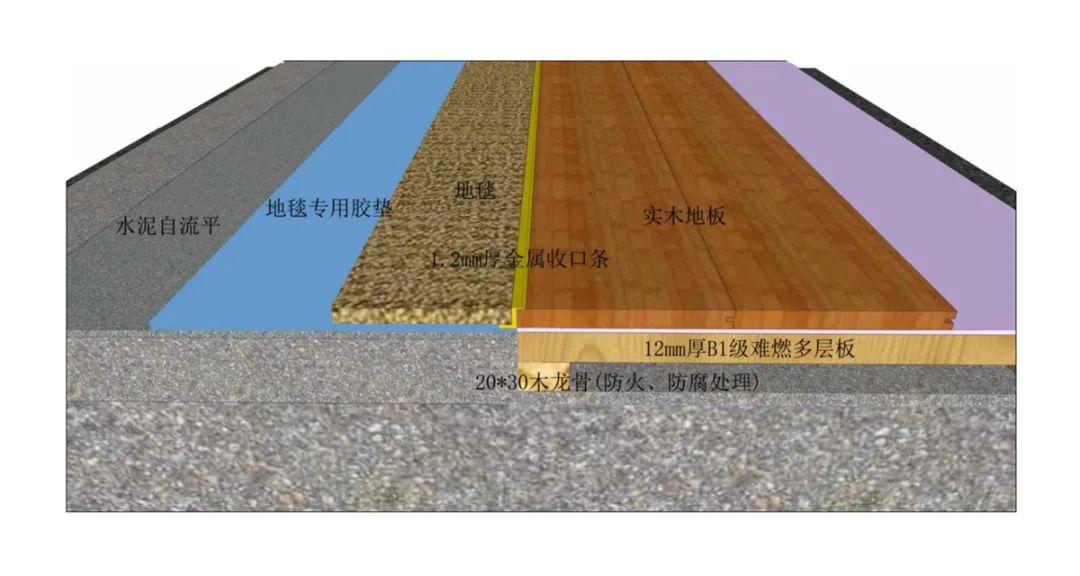

地毯與地板收口工藝做法節點三維示意△

1）根據地毯絨毛長度控制地毯與地面完成面的尺寸關系，針織地毯建議高出硬質材料 5mm，以便達到踩踏后平整度一致；

2）安裝前需檢查地坪，復合地面水平標高進行場地移交；

3）濕度大于標準濕度時不得鋪設地毯，鋪設前最好先展開平放12小時，有一個自然收縮的時間再鋪設；

4）倒刺板固定應牢固，地毯安裝完成應用專用地毯撐繃緊拉直定位，防止起拱；

5）可采用L型或（1）不銹鋼收邊條， L型折邊寬度高度以實際下單為準，地毯鋪裝應塞入踢腳線底部；

6）鋪設完成后立即進行成品保護。

4、石材與地毯收口工藝做法

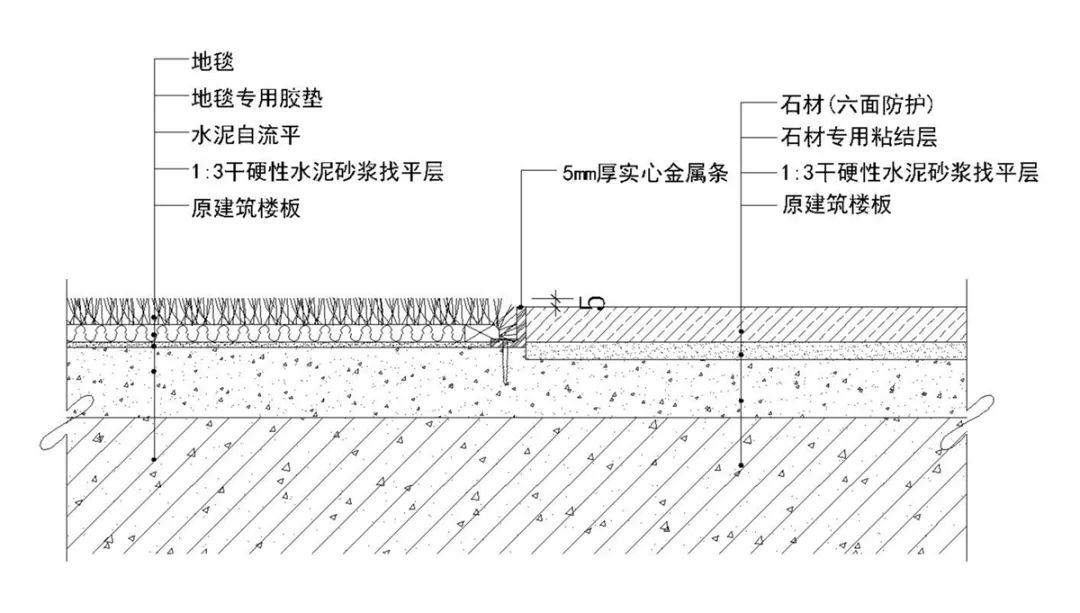

石材與地毯收口工藝做法節點示意△

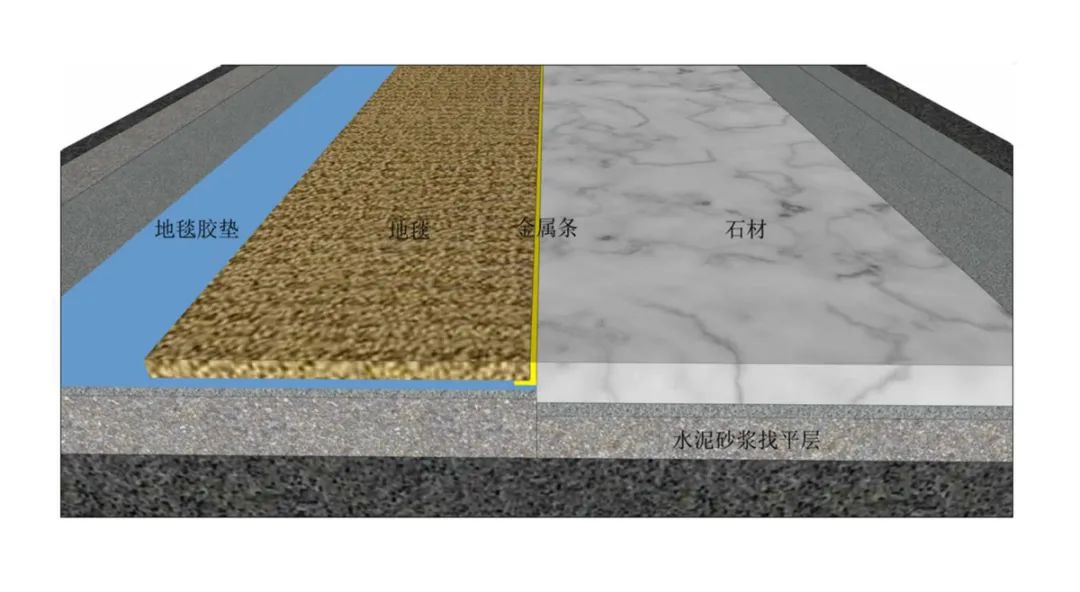

石材與地毯收口工藝做法節點三維示意△

1）木地板厚度與安裝要求需提前確定，施工前和班組做好交底；

2）木地板安裝前均需檢查地坪，復合地面水平標高，確保地面整體平整度，結構牢度，并做好基層清理進行場地移交；

3）可采用L型或（1）不銹鋼收邊條， L型折邊寬度高度以實際下單為準；

4）局部地區成本考慮，自流平施工工藝可以采取地面水泥砂漿磨平施工做法代替；

5）鋪貼前應進行預排版，確認排版方向。

5、石材與實木地板收口工藝做法（一）

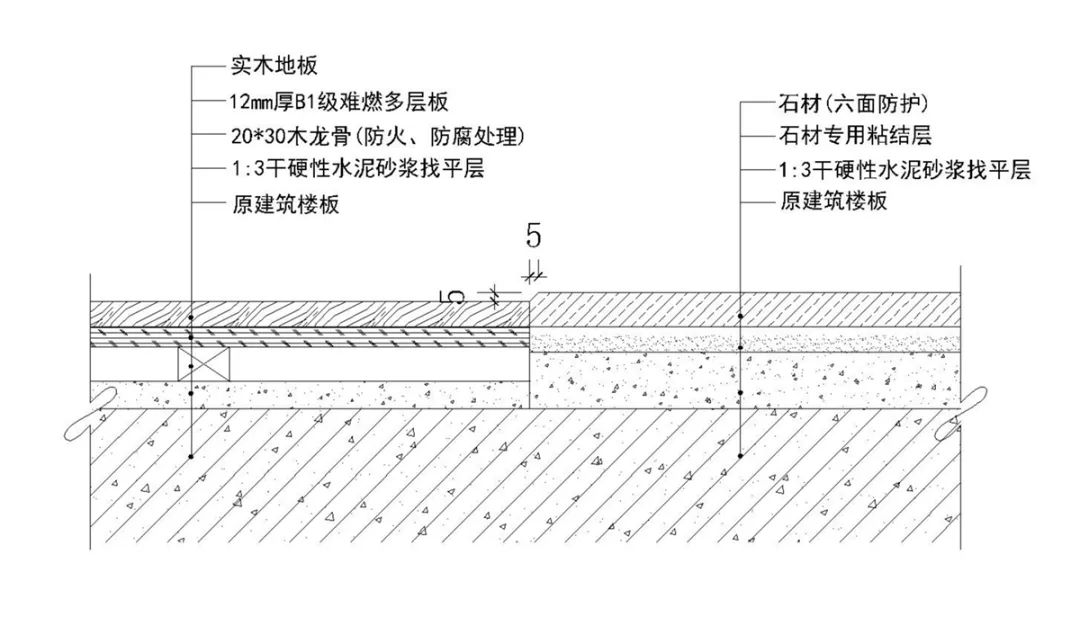

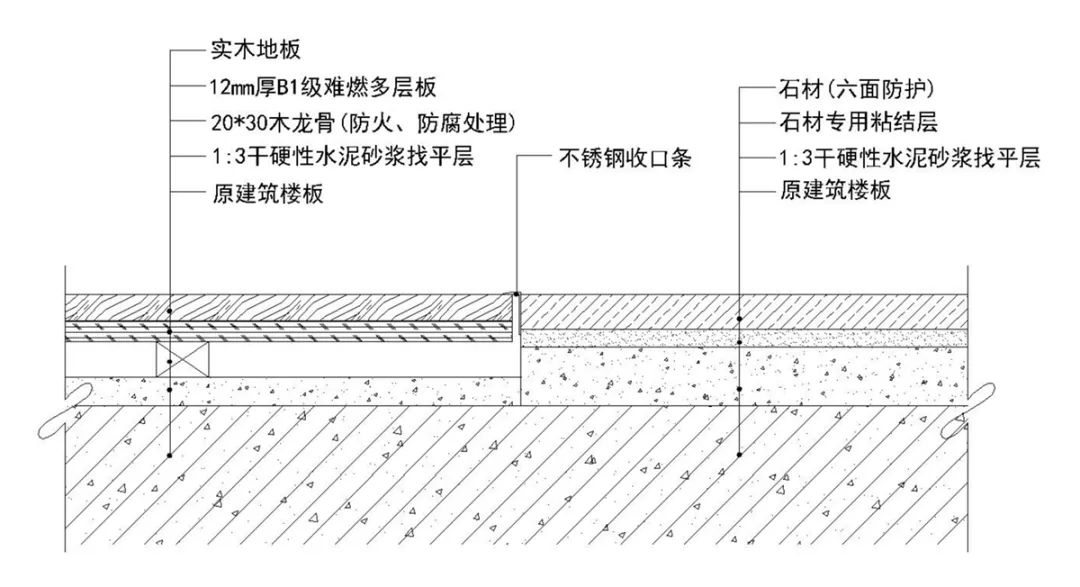

石材與實木地板收口工藝做法節點示意△

石材與實木地板收口工藝做法節點三維示意△

1）對于拼花對紋的特別區域應提前對大板石材進行彩色排版，待甲方設計確認后方可生產加工；

2）石材出廠前應全部進行六面防護處理，材料進場之前應提前進行驗收，泛影，暗裂，破角石材拒絕進場；

3）地面石材鋪貼前，應鏟除背網，長條形石材生產加工應做加強筋；

4）白色石材鋪貼宜使用白色膠泥；

5）完工后注意成品保護，禁止直接在石材面上做金屬切割作業，嚴禁油漆污染石材飾面；

6）可采用L型或（1）不銹鋼收邊條， L型折邊寬度高度以實際下單為準。

6、石材與實木地板收口工藝做法（二）

石材與實木地板收口工藝做法節點示意△

石材與實木地板收口工藝做法節點三維示意△

1）對于拼花對紋的特別區域應提前對大板石材進行彩色排版，待甲方設計確認后方可生產加工；

2）石材出廠前應全部進行六面防護處理，材料進場之前應提前進行驗收，泛影，暗裂，破角石材拒絕進場；

3）地面石材鋪貼前，應鏟除背網，長條形石材生產加工應做加強筋；

4）白色石材鋪貼宜使用白色膠泥；

5）完工后注意成品保護，禁止直接在石材面上做金屬切割作業，嚴禁油漆污染石材飾面；

6）可采用L型或（1）不銹鋼收邊條， L型折邊寬度高度以實際下單為準。

7、塑膠地板工藝做法

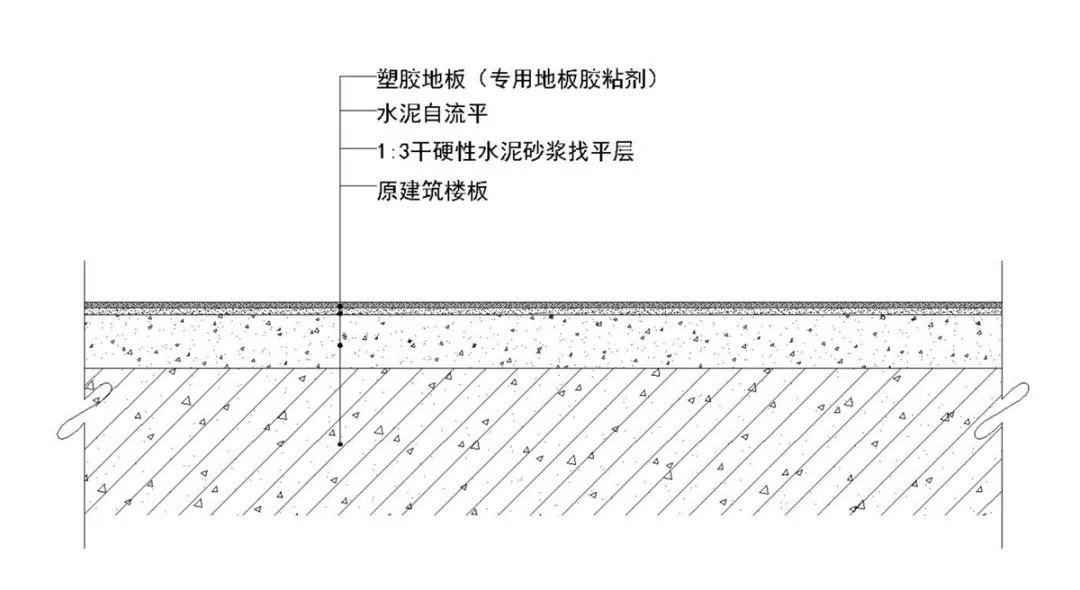

塑膠地板工藝做法節點示意△

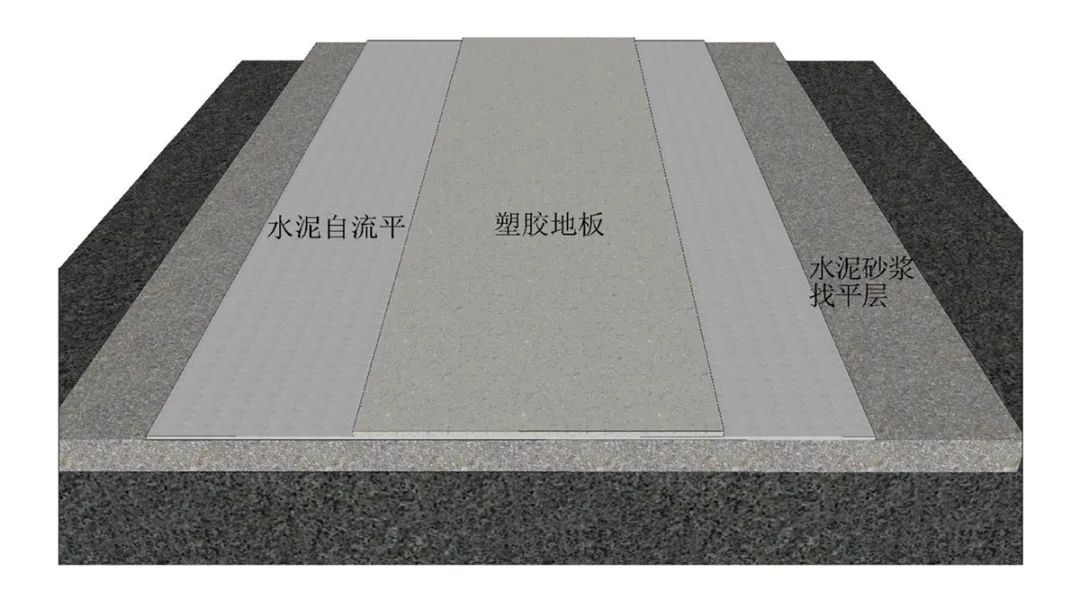

塑膠地板工藝做法節點三維示意△

1）木地板厚度與安裝要求需提前確定，施工前和班組做好交底；

2）木地板安裝前均需檢查地坪，復合地面水平標高，確保地面整體平整度，結構牢度，并做好基層清理進行場地移交；

3）可采用L型或（1）不銹鋼收邊條， L型折邊寬度高度以實際下單為準；

4）局部地區成本考慮，自流平施工工藝可以采取地而水泥砂漿磨平施工做法代替；

5）鋪貼前應進行預排版，確認排版方向。

8、石材/地磚工藝做法

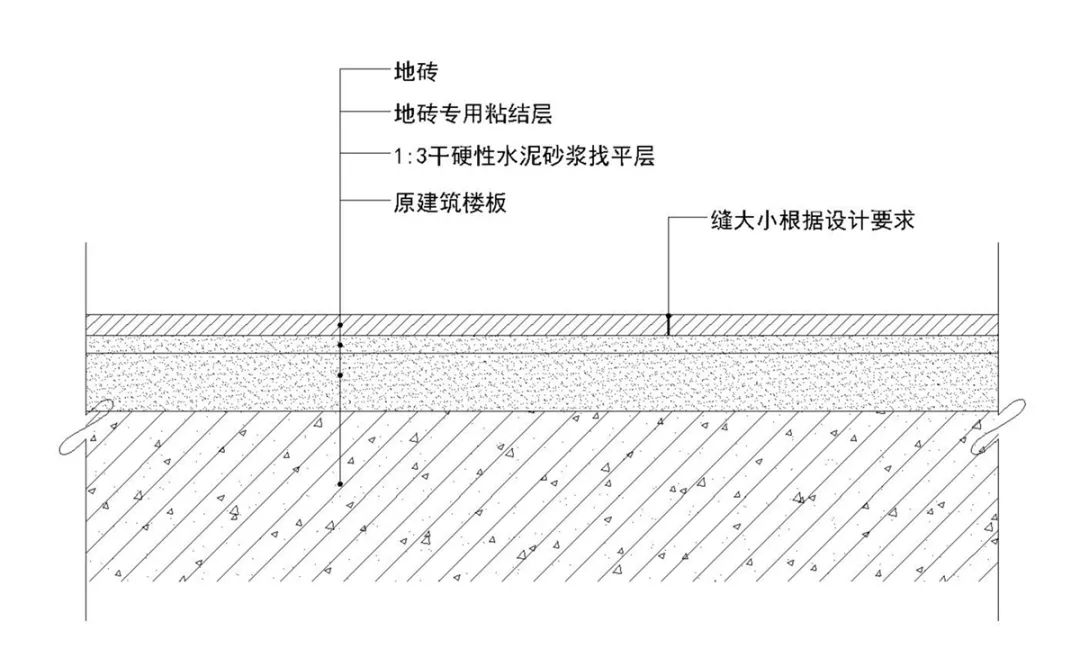

石材/地磚工藝做法節點示意△

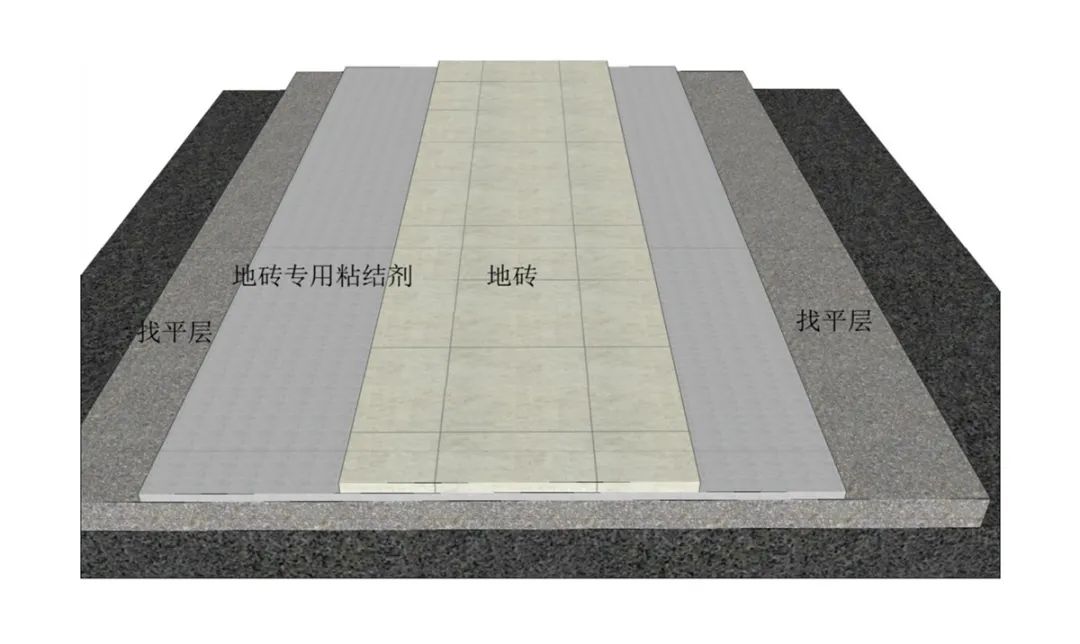

石材/地磚工藝做法節點三維示意△

1）對于拼花對紋的特別區域應提前對大板石材進行彩色排版，待甲方設計確認后方可生產加工；

2）石材出廠前應全部進行六面防護處理，材料進場之前應提前進行驗收，泛影，暗裂，破角石材拒絕進場；

3）地面石材鋪貼前，應鏟除背網，長條形石材生產加工應做加強筋；

4）白色石材鋪貼宜使用白色膠泥；

5）完工后注意成品保護，禁止直接在石材面上做金屬切割作業，嚴禁油漆污染石材飾面；

6）可采用L型或（1）不銹鋼收邊條， L型折邊寬度高度以實際下單為準。

9、網絡(luò )地板工藝做法

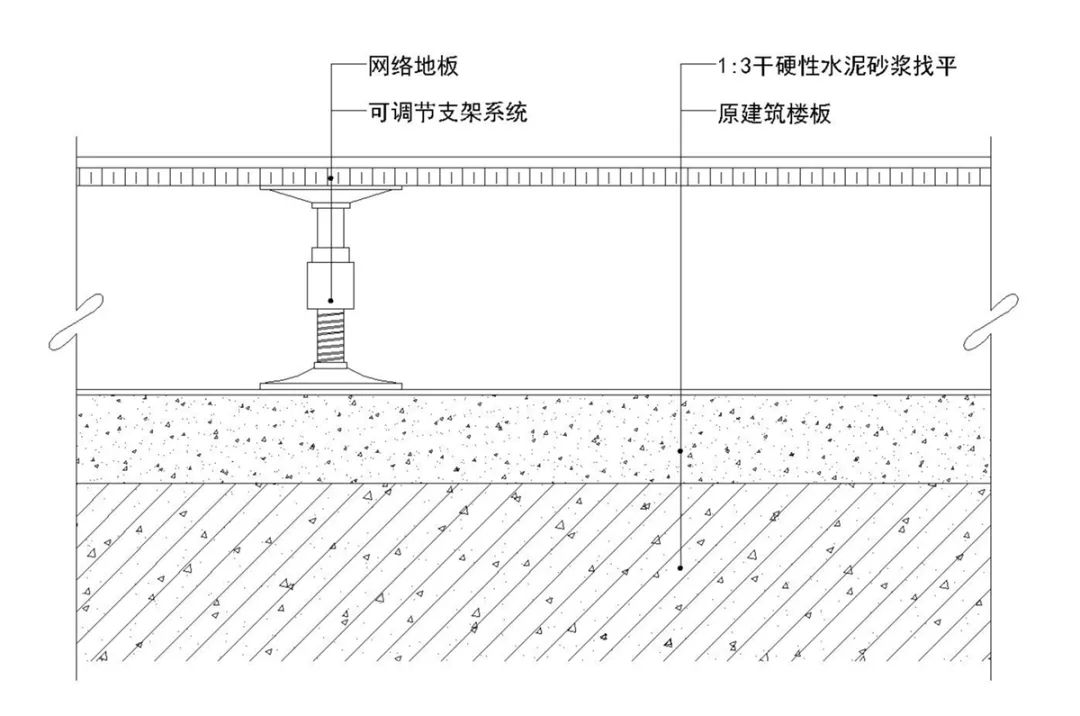

網絡(luò )地板工藝做法節點示意△

網絡(luò )地板工藝做法節點三維示意△

1）高架地板安裝需確認安裝高度；

2）考慮走橋架或線管，安裝支架時需提前避開；

3）高架地板安裝需考慮與其他材質收口關系，原則上高架地板而高于等于其他材質，自然縫或收口條即可；

4）地板安裝過程中結合機電電箱預留好檢修位置方便通線，壓線。

10、地暖工藝做法

地暖工藝做法節點示意△

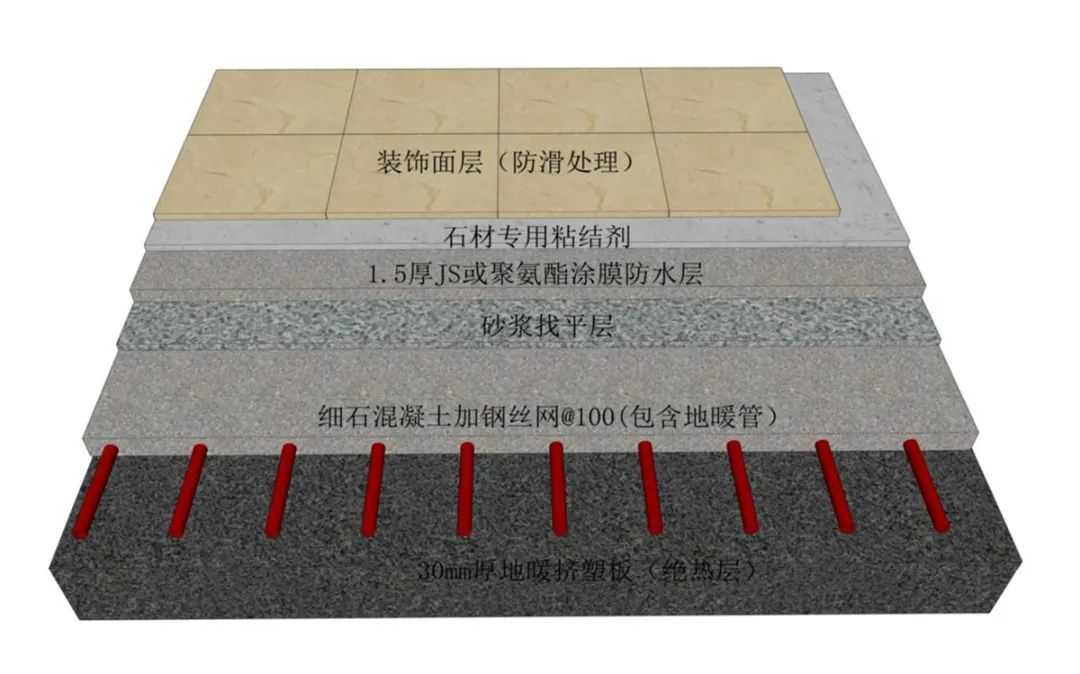

地暖工藝做法節點三維示意△

1）原則上不得鉆孔，如必須鉆孔需控制深度；

2）超過30平方除邊角外需另外設置伸縮縫；

3）防水施工應做好圍擋保護，過門處應設置止水坎；

4）施工要求較高時可在鋪設地暖管之前增設一道防水；

5）伸縮縫可用高發泡聚乙烯泡沫塑料填充木地板過門條，地面面積超過30平方或邊長超過6米時，宜按不大于6米間距設置伸縮縫；

6）加熱管應為整根，不應有接頭。

11、石材防水工藝做法

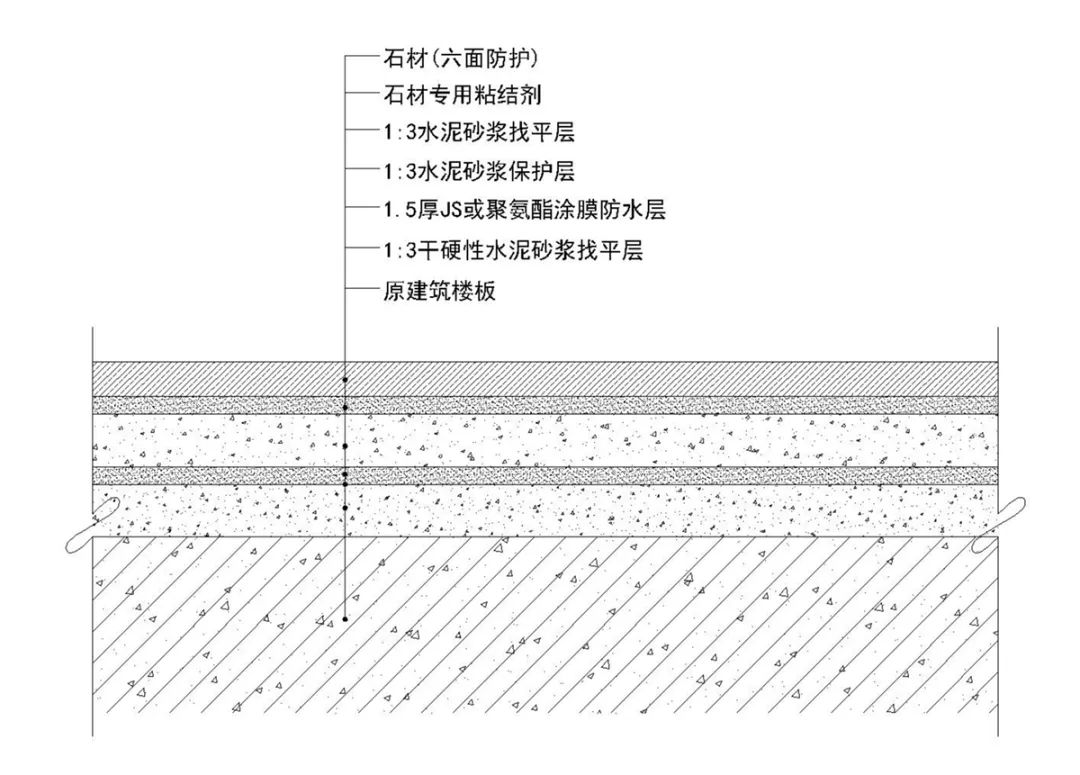

石材防水工藝做法節點示意△

石材防水工藝做法節點三維示意△

1）基層做好放坡，排水與防水相結合，施工前檢查基層強度；

2）兩次涂刷防水方向應交叉，完成后應切塊檢查涂抹厚度；

3）墻邊、管道口應提前抹圓角，施工完成后應做閉水試驗；
