之前聽說過一個段子：“我是一只來自北方的狼，卻在南方被凍成了狗”，講真，北方雖然冷，但到了一定的時間或者低溫的時候會(huì )有集中供暖，在室內還是暖和的。

相比北方而言，南方是沒有集中供暖的，當氣溫比較低時，室內外溫差其實沒什么差別(反正都穿羽絨服…)南方人怎么過冬的？空調從早開到晚嗎？(咱們就是說有地暖這種東西存在啊!! )

夏用空調，冬用地暖，相輔相成才是最劃算的選擇，經濟舒適，每月使用地暖費用比使用空調要節能30%以上。

除經濟、舒適、節能外，今天我們從專業的視角，逐步給大家解析地暖的工作原理施工工藝及要點，分別從以下3點：

1、設計師要知道的地暖分類，都有哪些？

2、主流的地暖工藝做法，分別是什么？

3、地暖優缺點對比分析

設計師要知道的地暖分類，都有哪些？

常提到的地暖主要是指水地暖和電地暖。

水地暖系統安裝示意圖↑

按照施工方式不同可分為：干式地暖（也叫薄式地暖）和濕式地暖，干式地暖模塊不需要回填相對節省空間層高（占層高2-3公分），濕式地暖模塊則需要回填后鋪設地板/瓷磚。

依據材料特性可分為：發熱電纜地暖、電熱膜、碳纖維地暖、碳晶地暖、石墨烯地暖、空氣能地暖、太陽能地暖等、模塊地暖，但目前最主流的還是水地暖，接下來對地暖分類簡單介紹一下。

1、水地暖（目前主流采用的地暖方式）

水地暖是以溫度不高于60℃的熱水埋置于地面以下填充層中的加熱管內循環流動，加熱整個地板，通過地面以輻射和對流的熱傳遞方式向室內供熱的一種供暖方式。

其主要構成有：鍋爐/壁掛爐（加熱），分集水器，地面盤管，溫控器（監控調節溫度），及其他配件和地面輔材構成。

2、電地暖

將外表面允許工作溫度上限為65℃的發熱電纜埋設在地板或瓷磚下，以發熱電纜為熱源加熱地板，用溫控器控制室溫或地板溫度，實現地面輻射供暖的供暖方式。

其中發熱體以金屬絲發熱電纜和碳纖維發熱電纜為主，還有電熱膜、碳晶體、石墨烯等多種產品。

a、發熱電纜地暖

電地暖與水地暖類似，只是把水換成了電，占用完成面相對少能夠節省層高，保溫層施工完成后，鋪上發熱電纜，有干式和濕式兩種。

發熱電纜地暖系統安裝示意圖↑

電地暖構成：發熱電纜、地暖專用溫度控制器，擠塑板、反射膜、鋼絲網（或玻纖網格布）、卡釘以及扎帶等電地暖輔材。

b、電熱膜地暖

電熱膜是一種通電后能發熱的半透明聚酯薄膜，是由可導電的特制油墨、金屬載流條經印刷、熱壓在兩層絕緣聚酯薄膜間制成的一種特殊的加熱元件。

電熱膜地暖系統安裝示意圖↑

c、碳釬維地暖

碳纖維地暖主要可以分成長纖維地暖、短纖維地暖。

跟發熱電纜地暖不一樣，它是非金屬發熱，相比來說更加安全，纖維地暖是像電線一樣裝在地板之下，該取暖方式，廣泛用于高檔別墅，以電為能源，由電能直接轉換成熱能，熱效率基本為100%，以輻射方式傳遞熱量，具有舒適，節能，安全環保等特點。

碳纖維發熱電纜↑

碳釬維保護套系統，這種外護套設計應包含：耐高溫保護、防水絕緣保護、 耐酸堿腐蝕保護，3層保護設計。

碳纖維長絲紗↑

碳釬維地暖系統安裝示意圖↑

選擇合適的碳纖維電地暖材料也非常的重要，一般是采用長絲碳纖維比較多。

長絲碳纖維本身具有阻燃性，生產溫度可以高達上千度。而且像韓日等國已經使用多年，技術上非常成熟。

而我們國家的碳纖維地暖在原有產品的基礎上根據國內使用情況在生產、安裝，使用多個環節又進行了多個保障點，從而大大提高了碳纖維電地暖的安全性。

d、碳晶地暖

碳晶地暖系統是以碳素晶體發熱板為主要制熱部件而開發出的一種地面低溫輻射采暖系統。

采用納米半導體碳晶高科技材料，以電熱轉換載體，讓電熱轉換率達98%，是目前世界熱轉換率最高的發熱材料之一。

碳晶地暖系統安裝示意圖↑

碳晶地暖和碳纖維地暖都是以碳元素為基礎構成。共同點是熱轉換率都很高，能達到99%。不過二者在構造上有一定差異，一個是晶體顆粒，一個是纖維狀長絲，因此在實際使用中也有差異。

f、石墨烯地暖

石墨烯電采暖最大的優點可以分區域控制溫度，根據房屋的樓層，朝向，保溫情況，會(huì )有資深實際經驗設計師為您設計房屋石墨烯電熱膜的鋪設面積及功率。

石墨烯電地暖施工流程↑

如下圖所示可以看到石墨烯電地暖系統整體結構簡單，主要由封裝地膜、快速連接電纜、T型電纜一體線、溫控器、漏電保護開關組成。

石墨烯電地暖系統原理圖↑

石墨烯地暖系統安裝示意圖↑

3、干式地暖/濕式地暖

根據施工方式不同，可分為“干式地暖模塊”和“濕式地暖模塊”。干式地暖模塊不需要回填即可鋪設地板，濕式地暖模塊則需要回填后鋪設地板。這也是區分干、濕地暖的方法和判斷標準。

a、濕式地暖模塊

施工時有細石混凝土回填，在后期使用過程中，混凝土回填層既是導熱層，也是蓄熱層，地暖管需要先加熱回填層，再通過回填層熱傳導加熱地板獲得采暖效果，升溫速度較慢。

常規濕式電地暖↑

常規濕式水地暖↑

常規濕式模塊水地暖↑

b、干式地暖模塊

本身保溫層+導熱層的結構，鋁板導熱層可以直接加熱地板，所以干式地暖模塊在使用時升溫速度較快。

但是由于缺少蓄熱層，干式地暖一旦關閉，溫度會(huì )很快降低，其蓄熱能力明顯沒有濕式地暖好。

優勢：節省層高，免去了5cm左右的混凝土回填層，適合家中原本就層高不足還想要裝地暖的用戶。

干式水地暖↑

干式地暖也可稱之為薄式地暖，因其沒有回填層所以較薄，一般情況下，薄式地暖多用于凈空間較矮的房間使用。薄式地暖的保溫板上有地暖盤管的卡槽，地暖盤管正好卡在槽里，不需要用卡釘固定。

地暖盤管盤好后正好與保溫板層一致，然后在鋪裝層上面再鋪設一層鋁箔紙用來散熱。

木地板可直接鋪在上面，由于無回填層，加上地板厚度，地面只增加3公分左右。

干鋪模塊地暖板，由高強度XPS擠塑板和附著其表面的均熱層（厚度≥0.2mm壓花0態鋁板）構成，高效導熱。通過預制100mm間距的凹槽，施工現場模塊化拼裝施工，安全環保，燃燒性能可達A2級。

適用于實木地板的干式電地暖采暖系統

↑速熱/靜音/超薄↑

預制凹槽，方便安裝鋪設發熱電纜，替代傳統地暖中回填砂漿工序，簡化了地暖安裝施工程序，占用層高可低至20mm。

地暖系統上方直接鋪設木地板、復合地板、地毯或環氧樹脂等地面結構飾面層。

干式電地暖模塊↑

干式地暖模塊安裝后會(huì )直接鋪設地板，因此對原始地面的平整度要求非常高，可以選擇在鋪設前做地面找平，所以在鋪設前要打龍骨，是為了幫助地面找平和承擔壓力，避免模塊直接承受來自地板上的重力。

(地暖溝槽模塊↑）

該類模塊多為干式，即無需水泥回填，上面直接鋪地板即可，但對原始地面平整度要求高。

保溫層材料一般為EPS或XPS，因EPS工藝適合做異形，所以使用更普遍。

連體式和分體式模塊↑

蘑菇頭類模塊↑

標準化模塊可調整的盤管間距標準統一，既便于施工，也不會(huì )出現死折現象。

施工更快，施工節點少更不容易出錯，浮空設計讓管道360度接觸水泥，加快散熱更節能，另外蘑菇頭在回填時還可以保護管道不被損傷。

主流地暖工藝做法

目前市場上還是以濕式水地暖為主，具有成熟的安裝工藝，也是比較傳統的地暖方式，價格相對較為低廉，是國內地暖市場的主導工藝，市場占有率約為90%。

1、構成

水地暖系統主要由發熱源、分集水器、溫控器、散熱末端、管道及輔材（保溫板、反射膜、邊界保溫條、鋁箔膠帶等）

地暖分、集水器是水系統中，用于連接各路加熱管供、回水的分、集水裝置，按進回水分為分水器，集水器，所以稱為分集水器或集分水器，俗稱分水器。主要有增壓、減壓、穩壓、分流四項基本功能。

地暖分集水器安裝要求：

1）分集水器安裝在墻壁和專用箱內，住宅一般安裝在廚房間；

2）集水器下面閥門距離地板30cm以上，水平安裝；

3）供水閥門安裝在分水器前面，回水閥安裝在集水器后面；

4）過濾器安裝在分水器的前面；

5）分集水器的連接順序：連在供水干管—鎖閉閥—過濾器—球閥—三通(溫度、壓力表接口)—分水器(上杠)—地熱管—集水器(下杠)—球閥—連在回水干管

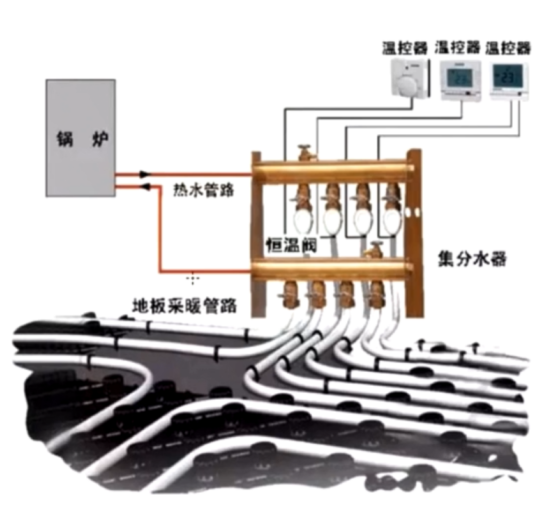

水地暖循環系統示意圖↑

可連接上溫控器，監控和調節溫度，設計上注意溫控器在墻面上安裝的定位，面板可根據設計選擇款式顏色更智能化等。

2、水地暖系統

a、先從三維圖理解入手，發熱源連接到分集水器，再分散到各個水管鋪設到每個空間。

b、地暖管道鋪設平面圖

地暖設備廠家配合出具圖紙，地暖管間距最小100mm最大30mm，一般家用為250mm或200mm；公共場地為250-300mm。地暖管間距標準為200mm；衛生間地暖管間距標準為150mm，地下室或儲藏室地暖管間距為300mm。地暖管必須是一路通到底不能接管，且盡可能不超過120米。

注意：分集水器的位置設置，在不影響使用的情況下，盡量避開視線客人視線，家裝會(huì )做在衛生間臺盆或廚房櫥柜還有下面，再就是其他次要空間或者做凹龕隱藏起來又可以打開檢修。

公裝可以設置在后勤區域，這里需要提前溝通確定好位置，避免后期對裝飾效果的影響和不必要的返工。

3、工藝節點

對于整個系統有了基礎的了解之后，就可以很好的分析地暖結構層，從下往上分析（材料非固定唯一）

a、建筑結構樓板是基礎

根據現場情況和項目要求標準，有些會(huì )做初找平和防水及防水保護層。

b、絕（隔）熱層

聚苯乙烯泡沐塑料板，主要作用是防止熱量向下傳導保暖木地板，讓采暖系統更加節能，厚度大概在2-4cm之間，越厚效果越好，但太厚又會(huì )占用層高，通常家裝20/25mm,工裝30/35mm。

c、地暖專用反射膜（銀箔）

主要作用是將地暖熱量反射向上傳導，防止熱量向下傳導流失。

d、鋼絲網

直徑不低于2mm,間距100*100mm。

e、加熱管

常規直徑20mm,管道如果太細水循環產生水垢會(huì )堵塞水管，影響水暖效果，用塑料扎帶將加熱管固定到鋼絲網上。

f、填充層/收縮縫

加熱管上敷混凝土厚度10~30mm,收縮縫材料可用聚苯乙烯泡沐塑料，在墻角邊上和填充層中間分割設置保暖木地板，熱脹冷縮效應預留一定的彈性收縮度。

g、1：3水泥砂漿找平：整體找平。

h、粘接層+裝飾面層：粘接飾面材料。

根據原理去理解地暖結構，每一層施工工藝都是有其道理的。

完成面厚度：家裝一般在80mm、公裝80-100mm、泳池/衛生間降板區120/150/200mm都可以。

衛生間濕區必須是在做完防水之后再在上面鋪設地暖設施，其他區域如果是高標準和要求也是需要做防水水，防止水管破裂滲水等影響。

施工過程↑

擠塑板做分割收縮縫，預留材料受熱膨脹的收縮空間。

裝飾面是石材或者瓷磚的時候需要留自然縫再打膠，避免開地暖的時候材料受熱脹擠壓起拱。

地暖優缺點分析

1、水地暖有缺點

a、優點：

分戶式供暖都是用壁掛爐加熱，壁掛爐還可以提供生活熱水，散熱平穩，舒適度高，能夠個性化調節溫度，輻射安全性高，地暖管與建筑同壽使用壽命長，且運行費用低，面積越大越節能，安裝及維保成熟。

b、缺點

溫度變化惰性大、響應速度慢，維修保養麻煩，地暖管易堵塞，2~5年要對管道進行定期清洗，水質差的地方需要購買前置過濾器，維護成本增加。施工上占用空間層高更多。

2、電地暖優缺點

a、優點

升溫速度快，屋內空間層高占用小，后期基本無需清潔保養，維修方便，小面積使用更節能。

b、缺點

電地暖開起來會(huì )比較干燥，電能直接用于采暖，不利于節能，運行過程中會(huì )產生輕微電磁浮沉，存在輕微輻射，無法兼顧生活熱水，大面積使用，節能性不如水地暖，整體運行成本更高，溫度調節靈活性差，且存在溫控器失靈帶來的安全隱患。
